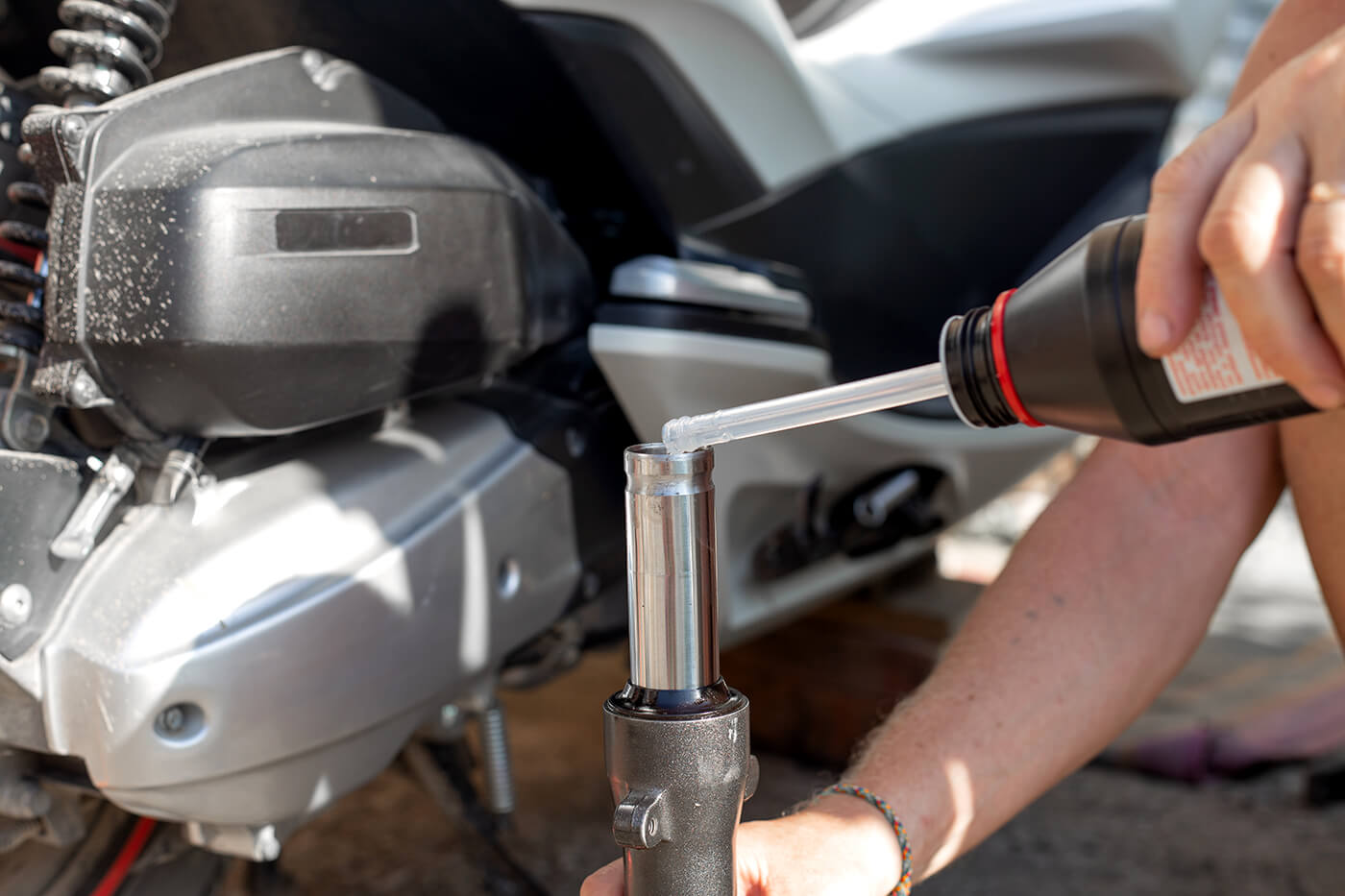

Für deine Gabel zählt nicht die Ölmenge, sondern der Ölstand
Für deine Gabel zählt nicht die Ölmenge, sondern der Ölstand
Zwei Esslöffel. Mehr Gabelöl als vorgesehen muss es gar nicht sein, damit sich deine Gabel nach dem Service anders anfühlt: straffer auf den letzten Zentimetern, bockiger über tiefe Kanten, als hätte jemand an einem Rädchen gedreht. Gedreht hat aber niemand.
Dahinter steckt meist eine Zahl, die im Werkstatthandbuch gleich neben der Füllmenge steht und dort gern überlesen wird: der Ölstand in der Gabel. Für das Fahrverhalten zählt er, nicht der Strich am Messbecher.
Menge ist nicht Stand
Die Füllmenge im Werkstatthandbuch gilt meist für eine Gabel, die leer ist. Richtig leer: zerlegt, gereinigt, ohne einen Tropfen im Inneren. In diesem Zustand wird sie im Werk befüllt, und dafür hat der Hersteller die Milliliter ausgerechnet.
Wer das Gabelöl selbst wechselt, bekommt diesen Zustand fast nie hin. Du stellst das Rohr kopfüber, pumpst ein paar Mal, und es läuft und läuft. Aber nicht alles. In der Dämpferpatrone, in den Ventilen und an den Wänden hängt Öl, das erst nach Stunden oder gar nicht mehr herauskommt.
Einen Hinweis darauf, wie viel drinnen geblieben ist, gibt dir das alte Öl selbst. Fang es in einem Messbecher auf und vergleiche es mit der Füllmenge aus dem Handbuch. Was fehlt, steckt entweder noch in der Gabel oder hat sie schon vorher verlassen, über einen Simmerring, der nicht mehr dicht war.
Füllst du dann die Menge aus dem Handbuch ein, landest du über dem vorgesehenen Stand. Um wie viel, bestimmen der Rest, der drinnen blieb, und der Querschnitt deiner Gabel. Die Größenordnung ist trotzdem ernüchternd: Ein paar Esslöffel Öl verschieben den Stand schon um mehr als einen Zentimeter.
Deshalb nennen viele Werkstatthandbücher zwei Zahlen, eine Füllmenge und einen Ölstand. Die Menge ist der Richtwert fürs Einfüllen. Der Stand ist die Zahl, auf die es am Ende ankommt, und er wird gemessen, nicht ausgerechnet.
Manche Hersteller nennen sogar mehrere Mengen. Das Werkstatthandbuch der Kawasaki Z900 von 2017 etwa gibt für den reinen Ölwechsel weniger an als für die zerlegte, trockene Gabel, weil beim Ablassen vier bis fünf Esslöffel je Holm drinbleiben. Und es verlangt rechts mehr Öl als links, weil die beiden Holme innen verschieden aufgebaut sind. Der Stand ist auf beiden Seiten derselbe. Wer die falsche Zeile erwischt, macht denselben Fehler, nur diesmal mit dem Handbuch in der Hand.
Eine Ausnahme sind Gabeln mit geschlossener Patrone, in der das Dämpferöl getrennt vom übrigen Öl abgedichtet sitzt. Bei diesen Gabeln gibt der Hersteller oft nur Mengen vor, und dann gilt die Menge.
Die Luft über dem Öl arbeitet im letzten Drittel
Über dem Ölspiegel bleibt in jedem Gabelholm ein Stück Luft eingeschlossen. Federt die Gabel ein, schiebt sich ein Rohr ins andere und verdrängt dabei Öl. Der Spiegel steigt, und die Luft darüber wird zusammengepresst.
Je enger es für sie wird, desto stärker drückt sie zurück, und die letzten Millimeter kosten weit mehr Kraft als die ersten, weil jeder weitere Millimeter einen immer größeren Teil des Rests zusammenpresst.
Das Luftpolster ist also kein Platz, den der Hersteller beim Befüllen verschenkt. Eine Gabel, die bis oben hin voll Öl wäre, ließe sich gar nicht mehr zusammenschieben, weil sich Öl nicht zusammendrücken lässt. Zu viel Öl ist deshalb immer ein Schritt in diese Richtung, nur eben ein kleiner.
Am Anfang des Federwegs merkst du davon wenig. Dort arbeitet vor allem die Stahlfeder, und bei einer linearen Feder kostet jeder weitere Zentimeter gleich viel zusätzliche Kraft. Im letzten Drittel kommt die Luft dazu und macht die Gabel spürbar straffer. Manche Gabeln haben statt einer linearen eine progressiv gewickelte Feder, dann wird schon die Feder zum Ende hin härter.
Race Tech, ein amerikanischer Fahrwerksspezialist, schreibt in seinen Abstimmungshinweisen genau das: Der Ölstand bestimmt zusammen mit der Federhärte, wie die Gabel in den letzten 30 Prozent ihres Wegs arbeitet und ob sie durchschlägt. Verstellt wird er nach diesen Hinweisen in Schritten von zehn Millimetern. Ein paar Esslöffel zu viel sind also schon eine ganze Abstimmungsstufe.
Am Negativfederweg, also daran, wie weit die Gabel unter deinem Gewicht im Stand eintaucht, ändert der Ölstand praktisch nichts. Dort ist die Luft noch kaum zusammengedrückt. Ein falscher Stand verrät sich deshalb auch nicht beim Nachmessen des Negativfederwegs.
Auch auf der Hausrunde fällt ein falscher Stand oft gar nicht auf. Er zeigt sich erst, wenn die Gabel tief eintaucht: beim harten Bremsen, in der Bodenwelle am Kurveneingang, im Schlagloch, das du zu spät gesehen hast.
So fühlt sich ein falscher Stand an
Steht das Öl zu hoch, ist das Luftpolster zu klein. Die Gabel wird am Ende früher und steiler hart, nutzt ihren Federweg nicht mehr ganz aus und gibt harte Schläge deutlicher an den Lenker weiter. Viele beschreiben das als bockig, manche sagen, die Gabel sei „hart geworden“. Dann wird gern an der Druckstufe gedreht, also an der Dämpfung beim Einfedern, obwohl sie gar nicht schuld ist.
Steht es zu tief, ist das Polster zu groß. Bremst du hart, taucht die Gabel tiefer ein, verbraucht mehr Federweg als vorgesehen und schlägt im ungünstigen Fall durch, mit einem harten Klacken am Ende. Dem Vorderrad fehlt dann die Reserve für die nächste Bodenwelle.
Die dritte Variante spürst du kaum: zwei Holme mit verschiedenem Stand. Im letzten Drittel trägt dann der eine mehr als der andere, und keiner arbeitet so, wie er soll. Gemessen wird deshalb jeder Holm für sich, auf das Maß aus dem Werkstatthandbuch, das bei den meisten Gabeln für beide Seiten gleich ist.
Gemeinsam ist allen drei Fällen, dass die ersten Zentimeter normal wirken. Wer die Gabel im Stand ein paar Mal durchdrückt, findet nichts. Der Fehler sitzt dort, wo du im Alltag selten hinkommst und im Ernstfall als Erstes.
Feder, Luft und Dämpfung teilen sich die Arbeit
Die Stahlfeder trägt das Motorrad über den ganzen Weg. Sie und die Vorspannung bestimmen, wie weit die Gabel im Stand schon eingefedert ist, also wo im Federweg du sitzt. Härter macht die Vorspannung die Feder nicht.
Die Luft über dem Öl formt das Ende. Sie entscheidet mit, ob die Gabel dort unten sanft ankommt oder anschlägt. Manche Gabeln haben dafür zusätzlich einen hydraulischen Anschlag, der die letzten Millimeter bremst.
Die Dämpfung regelt das Tempo. Beim tiefen Eintauchen heißt das: Die Druckstufe entscheidet, wie schnell die Gabel dort unten ankommt, und die Luft bestimmt mit, wie hart das Ende selbst ist.
Aus dieser Arbeitsteilung folgt ein typischer Fehler nach einem Service. Wer einen zu hohen Ölstand mit weniger Druckstufe ausgleichen will, macht die Gabel überall schneller und weicher im Eintauchen, obwohl nur das Ende zu früh hart war. Und wer gegen einen zu tiefen Stand die Druckstufe zudreht, bremst die ganze Gabel, damit sie unten nicht anschlägt. In beiden Fällen ersetzt eine Einstellung die Messung, die gefehlt hat.
Nach dem Service fühlt sich die Gabel fremd an
Ein Teil der Veränderung ist erwünscht. Frisches Öl dämpft anders als eines, das seit Jahren in der Gabel gearbeitet hat, und dafür hast du den Service schließlich gemacht. Wenn sich die ersten Zentimeter straffer und kontrollierter anfühlen als vorher, ist das kein Fehler.
Wurde beim Service die Ölmarke gewechselt, kann das neue Öl bei gleicher W-Zahl, etwa 10W auf beiden Flaschen, spürbar dicker oder dünner sein, weil jeder Hersteller diese Zahl anders vergibt. Vergleichen lassen sich zwei Marken erst über die Viskosität bei 40 Grad aus dem technischen Datenblatt. Ein dickeres oder dünneres Öl merkst du über den ganzen Federweg, nicht nur am Ende.
Anders sieht es aus, wenn sich die Gabel am Anfang wie immer anfühlt und nur am Ende anders. Dann ist der Ölstand der erste Verdächtige: Bockig am Ende spricht eher für zu viel, tiefes Eintauchen mit Klacken eher für zu wenig. Schlug die Gabel dagegen schon vor dem Service durch und tut es mit frischem Öl auf dem richtigen Stand immer noch, liegt es eher an einer zu weichen Feder als am Öl.
So oder so kommt zuerst eine Messung und nicht der Griff zu den Einstellern. Stehen die Rädchen noch dort, wo sie vor dem Service standen, haben sie diese Veränderung auch nicht verursacht.
Der Ölstand in der Gabel ist dabei der Wert, der am leichtesten unbemerkt danebenliegt, weil ihn im Alltag niemand sieht. Eine Messung kostet dich den Ausbau der Holme und etwas Geduld, und danach weißt du, ob das, was du spürst, im Öl liegt oder woanders.
Die Zahl, die selten auf der Rechnung steht
Auf der Rechnung eines Gabelservices steht das Öl mit Sorte und Menge. Den Stand, auf den es gebracht wurde, suchst du dort meist vergeblich, obwohl gerade er das Ende deiner Gabel mitbestimmt.
Frag danach, wenn du die Gabel abgibst. Eine Werkstatt, die den Stand gemessen hat, kann dir die Zahl nennen, und du kannst sie dir ins Serviceheft schreiben.
Jeder spätere Ölwechsel hat damit einen Maßstab, ob er in der Werkstatt passiert oder in deiner Garage. Neben der Füllmenge kennst du dann den Ölstand in der Gabel, also die Zahl, die sie tatsächlich spürt.
WERBUNG
🛒 Werkzeug für den Ölstand
Maße und Anzugsmomente stehen im Werkstatthandbuch.
- ⭐ Gabel-Ölstandsmesser mit verstellbarem Anschlag*
Spritze mit Röhrchen, Anschlag auf die Rohrkante. Laut Listung für Standard- und Kartuschengabeln. - Drehmomentschlüssel-Set 3-teilig, 3 bis 230 Nm*
1/4″, 3/8″ und 1/2″ für Gabelbrücke, Bremssattel und Achse. Nüsse und Bits sind nicht dabei. - Makita Werkzeug-Set E-17980, 231-teilig*
Umschaltratschen 1/4″ und 1/2″, Nüsse 1/2″ von 15 bis 32 mm, Innensechskant 1,5 bis 8 mm. Die 1/2″-Nüsse passen auf den Drehmomentschlüssel.
Die mit * gekennzeichneten Links sind Provisionslinks. Kommt über einen solchen Link ein Einkauf zustande, erhalten wir eine Provision. Für dich ändert sich am Preis nichts. Wo, wann und ob du ein Produkt kaufst, bleibt selbstverständlich dir überlassen. Für die Aufnahme in diese Liste zahlt niemand: Die Auswahl trifft die Redaktion unabhängig. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Den Ölstand in der Gabel messen
Vorweg ein ehrliches Wort: Für die Messung kommen die Holme aus dem Motorrad, dafür müssen das Vorderrad und bei vielen Modellen die Bremssättel ab, und der Verschlussstopfen sitzt unter Federspannung. Du arbeitest also an Gabel und Vorderradbremse zugleich, und ein Fehler fällt oft erst unterwegs auf. Hast du das noch nie gemacht oder fehlt dir das passende Werkzeug, ist die Fachwerkstatt die bessere Wahl. Machst du es selbst, dann in Ruhe, mit dem Werkstatthandbuch daneben und in eigener Verantwortung.
Gemessen wird der Stand nicht nach Gefühl, sondern unter den Bedingungen, die dein Werkstatthandbuch vorgibt. Die meisten Hersteller verlangen: Holm senkrecht, Feder heraus, Gabel ganz eingefedert, Maß von der Oberkante des Rohrs bis zur Öloberfläche. Verlass dich aber nicht darauf, dass es bei deinem Modell genauso ist. Beachte immer die Freigaben und Angaben in deinem Fahrzeughandbuch.
Die Bedingungen haben ihren Grund. Die Feder verdrängt selbst Öl: Mit ihr im Rohr stünde der Spiegel höher, und um wie viel, hinge davon ab, wie tief sie eintaucht. Ganz eingefedert steht die Gabel in einem Zustand, der sich jedes Mal genau gleich herstellen lässt. Und gemessen wird mit abgekühlter Gabel, nicht direkt nach einer langen Fahrt, weil warmes Öl etwas mehr Platz braucht.
Bei einer Upside-down-Gabel sitzt das dicke Rohr oben, und das Maß wird in der Regel von dessen Oberkante genommen. Viele dieser Gabeln haben allerdings eine geschlossene Patrone mit eigenem Ölhaushalt, und dann sieht der Ablauf anders aus als bei einer herkömmlichen Gabel.
Was du dafür brauchst
Ein Ölstandsmesser ist im Kern eine große Spritze mit einem Röhrchen, auf dem ein verstellbarer Anschlag sitzt. Du stellst das Sollmaß ein, setzt den Anschlag auf die Rohrkante und saugst ab, was über dem Maß steht. Dazu kommen ein Ständer, der die Front am Lenkkopf oder am Rahmen trägt, ein Schraubstock mit Schutzbacken, ein Messbecher, reichlich Lappen und das Öl, das dein Handbuch nennt. Für den Einbau brauchst du einen Drehmomentschlüssel für die Klemmschrauben der Gabelbrücken, die Achse und die Bremssättel.
Sitzt der Verschlussstopfen auf der Dämpferstange, wie bei vielen Gabeln mit Dämpferpatrone, brauchst du außerdem einen Federspanner und weiteres Spezialwerkzeug, das im Werkstatthandbuch aufgeführt ist. Ohne dieses Werkzeug lässt sich die Gabel nicht sicher zerlegen.
Der Ablauf
Bei den meisten Gabeln ohne geschlossene Patrone läuft es ähnlich ab. Die Details stehen im Werkstatthandbuch deines Modells. Bevor der erste Stopfen aufgeht, gilt:
Sicherheitshinweis: Drück den Verschlussstopfen beim Lösen mit der Hand oder einem Werkzeug gegen die Feder und gib ihn erst langsam frei, wenn das Gewinde ganz draußen ist. Einen Federspanner benutzt du nur so, wie ihn das Werkstatthandbuch vorsieht. Sorg vorher dafür, dass das Motorrad fest steht und die Front nicht absacken kann.
Die Gabelfeder steht unter Vorspannung, und der Stopfen kann dir beim letzten Gewindegang mit Kraft entgegenspringen, gegen die Hand oder ins Gesicht. Rutscht ein Federspanner ab, entlädt sich dieselbe Kraft auf einen Schlag. Steht das Motorrad nicht sicher, kann es dir vom Ständer kippen, sobald vorn das Rad fehlt.
- Notieren, wie hoch der Holm in der Gabelbrücke sitzt, dann den Holm ausbauen und senkrecht fixieren, im Schraubstock nur mit Schutzbacken, sodass sich das Rohr ganz zusammenschieben lässt.
- Verschlussstopfen lösen, dann Distanzstück, Scheibe und Feder herausnehmen und in der Reihenfolge ablegen, in der sie herausgekommen sind.
- Beim Ölwechsel jetzt das alte Öl ablassen und das frische einfüllen, in der Menge aus dem Werkstatthandbuch. Den Rest erledigt die Messung.
- Das Öl entlüften: bei Gabeln mit Dämpferpatrone die Dämpferstange mehrmals langsam auf und ab bewegen, bis der Widerstand über den ganzen Weg gleichmäßig ist, bei anderen Gabeln das Rohr selbst mehrmals auf und ab schieben.
- Die Gabel ganz einfedern, also das Rohr bis zum Anschlag zusammenschieben, und eine vorhandene Dämpferstange ganz hineinschieben. Dann warten, bis keine Luftblasen mehr aufsteigen und der Spiegel ruhig steht.
- Den Anschlag des Messers auf das Sollmaß stellen, auf die Rohroberkante setzen und das Öl über dem Maß absaugen. Fehlt Öl, nachfüllen, pumpen, warten und neu messen.
- Feder, Scheibe, Distanzstück und Stopfen wieder einsetzen, dann den zweiten Holm genauso behandeln und auf sein eigenes Sollmaß bringen.
- Beide Holme in derselben Höhe wieder in die Gabelbrücken setzen, Vorderrad und Bremssättel montieren und alles mit den Anzugsmomenten aus dem Werkstatthandbuch anziehen.
Wichtig ist der fünfte Schritt. Luft, die noch im Öl steckt, steigt erst nach und nach auf, und wer zu früh misst, misst einen Stand, der später nicht mehr stimmt.
Sicherheitshinweis: Pump nach dem Einbau den Handbremshebel, bis er wieder fest ist, und fahr vorher keinen Meter. Halte Gabelöl von Bremsscheiben, Belägen und Reifen fern und prüf sie vor der ersten Fahrt.
Für den Radausbau kommen bei vielen Motorrädern die Bremssättel ab, und danach braucht der Hebel mehrere Züge, bis die Beläge wieder an der Scheibe liegen. Bis dahin bremst der erste Griff kaum. Öl auf Bremsscheibe oder Belägen kann die Vorderbremse drastisch schwächen, Öl auf dem Reifen nimmt ihm den Halt. Verölte Beläge werden nicht mehr zuverlässig sauber und gehören getauscht.
Wenn das Werkstatthandbuch nur Milliliter nennt
Nicht jeder Hersteller veröffentlicht einen Ölstand. Manche nennen nur eine Menge, und die gilt meist für die restlos entleerte Gabel. Bekommst du sie nicht restlos leer, frag am besten eine Fachwerkstatt, welchen Stand sie bei deinem Modell einstellt. Bei manchen modernen Gabeln mit geschlossener Patrone ist der Ölwechsel ohnehin keine Arbeit für die Garage.
❓ Häufige Fragen zum Ölstand in der Gabel
Ist der Ölstand in der Gabel wichtiger als die Ölmenge?
Wo das Werkstatthandbuch einen Ölstand nennt, ja, denn das Ende des Federwegs bestimmt der Luftraum über dem Öl mit, und der ergibt sich aus dem Stand. Die Füllmenge gilt meist für eine restlos entleerte, zerlegte Gabel. Beim Ölwechsel bleibt fast immer Öl in Patrone und Ventilen zurück, und dieselbe Menge ergibt dann einen höheren Stand. Nennt das Handbuch nur Mengen, etwa bei manchen Gabeln mit geschlossener Patrone, gilt die Menge.
Was passiert, wenn zu viel Öl in der Gabel ist?
Das Luftpolster wird kleiner, und die Gabel wird im letzten Teil des Federwegs früher und steiler hart. Sie nutzt ihren Federweg nicht mehr ganz aus und gibt harte Schläge bei tiefen Kanten und beim starken Bremsen deutlicher an den Lenker weiter. Am Anfang des Federwegs merkst du davon wenig.
Was passiert, wenn zu wenig Öl in der Gabel ist?
Dann ist das Luftpolster zu groß, die Gabel taucht beim harten Bremsen tiefer ein und kann durchschlagen. Dem Vorderrad fehlt in diesem Moment die Reserve für die nächste Bodenwelle. Ein deutlicher Ölverlust an einem Holm gehört außerdem geprüft, weil dahinter eine undichte Stelle stecken kann.
Wie wird der Ölstand in der Gabel gemessen?
Bei den meisten Gabeln mit senkrecht stehendem Holm, ohne Feder und mit ganz eingefedertem Rohr, von der Oberkante des Rohrs bis zur Öloberfläche. Bei Gabeln mit Dämpferpatrone wird vorher die Dämpferstange gepumpt, ganz hineingeschoben und gewartet, bis die Luft aufgestiegen ist. Die genaue Messbedingung und das Sollmaß stehen im Werkstatthandbuch deines Modells. Weil dafür das Vorderrad und die Holme ausgebaut werden, ist ohne Erfahrung und passendes Werkzeug eine Fachwerkstatt die bessere Wahl.
Kann ich einen falschen Ölstand mit den Einstellern ausgleichen?
Nicht sauber. Die Druckstufe bestimmt, wie schnell die Gabel eintaucht, an der Luftfeder am Ende ändert sie aber nichts. Wer einen zu hohen Stand mit weniger Druckstufe kaschiert, macht die ganze Gabel weicher, obwohl nur das Ende zu früh hart war. Richtig ist, den Stand zu messen und zu korrigieren.
Müssen beide Gabelholme denselben Ölstand haben?
Meist ja. Jeder Holm braucht den Stand, den das Werkstatthandbuch für ihn nennt, und bei den meisten Gabeln ist das auf beiden Seiten dasselbe Maß. Das kann sogar gelten, wenn die Holme innen verschieden aufgebaut sind und verschieden viel Öl brauchen. Steht ein Holm höher als vorgesehen, trägt er im letzten Teil des Federwegs mehr als der andere. Deshalb wird jeder Holm für sich gemessen.
