Die Kugel am Bremshebel schreibt die EU auf den Millimeter vor
Die Kugel am Bremshebel schreibt die EU auf den Millimeter vor

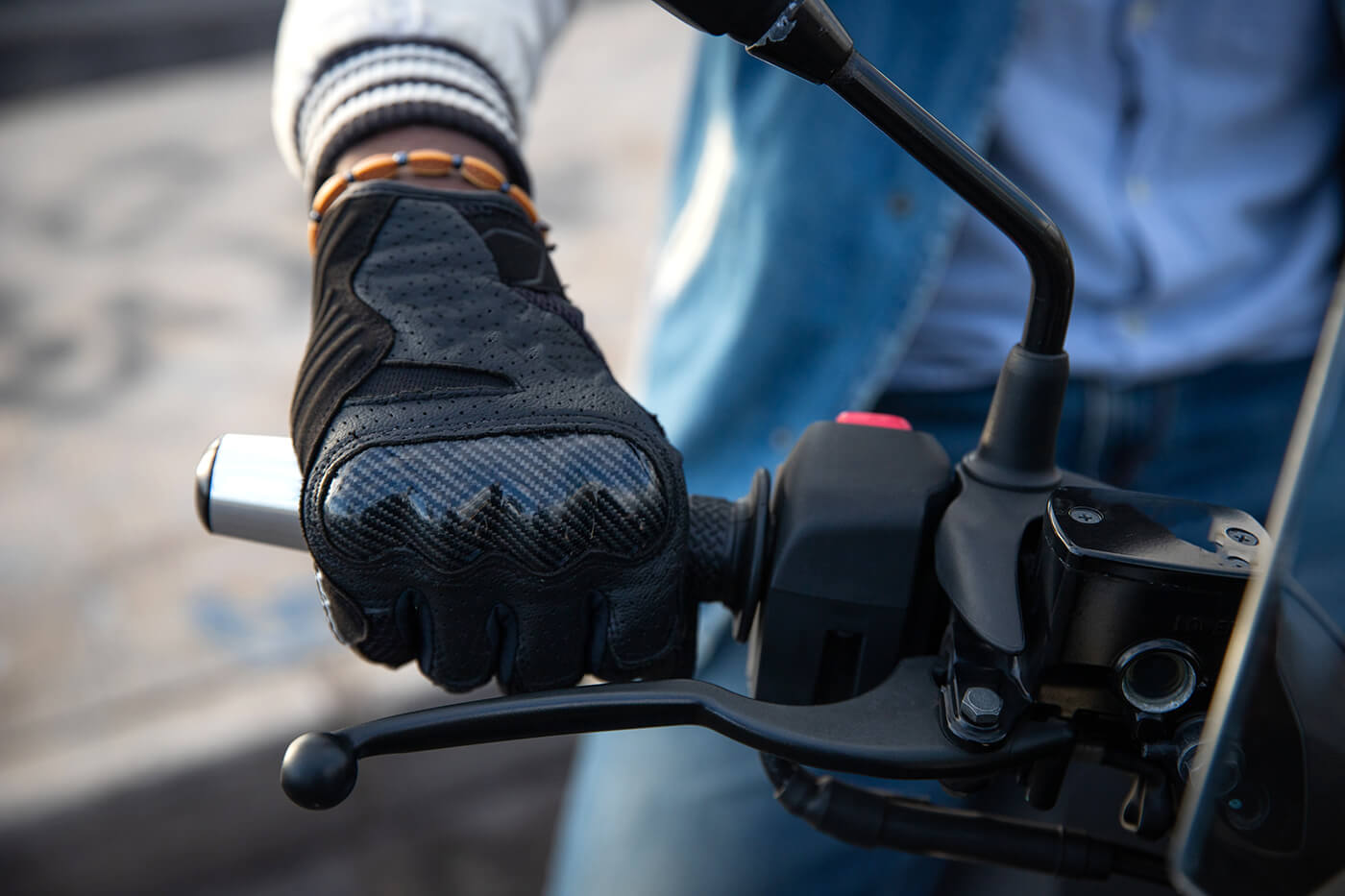

Leg den Zeigefinger ans äußere Ende deines Bremshebels. Unter der Fingerkuppe sitzt eine kleine runde Verdickung. Du greifst bei jeder Fahrt an diesen Hebel, und wahrscheinlich hast du sie trotzdem nie bewusst angesehen. Die Kugel am Bremshebel ist Vorschrift, und zwar mit Maß: Die Spitze muss erkennbar kugelförmig sein und mindestens sieben Millimeter Radius haben. Am Kupplungshebel gilt dasselbe. Gedacht ist die Rundung für Menschen, die bei einem Unfall von einem Motorrad getroffen oder gestreift werden.
Sieben Millimeter Radius an der Spitze
Die Regel steht in der Delegierten Verordnung (EU) Nr. 44/2014. Sie gehört zu den Vorschriften, nach denen neue Motorräder in der EU seit 2016 ihre Typgenehmigung bekommen, also die Freigabe eines Modells für den Verkauf in Serie. Ein eigener Anhang behandelt die „vorstehenden Außenkanten“: alles, was an der Maschine nach außen ragt.
Bei den Hebeln am Lenker wird dieser Anhang sehr konkret. Die Spitzen von Kupplungs- und Bremshebel müssen „wahrnehmbar kugelförmig“ sein und einen Radius von mindestens 7,0 Millimetern haben. Wäre das Ende eine ganze Kugel, hätte sie also mindestens 14 Millimeter Durchmesser, etwas weniger als eine Ein-Cent-Münze.
Wie die Rundung aussieht, bleibt dem Hersteller überlassen. Sie kann als deutliche Verdickung auf dem Hebel sitzen, oder das Ende läuft einfach dicker und rund aus. Der Anhang verlangt nur, dass die Spitze erkennbar kugelförmig ist und die sieben Millimeter stimmen. Darum unterscheiden sich Hebelenden von Modell zu Modell, obwohl dieselbe Vorgabe dahintersteht.
Der Rest des Hebels bekommt ebenfalls ein Maß. Entlang des ganzen Griffbereichs brauchen seine Außenkanten mindestens zwei Millimeter Radius. Geprüft wird am Hebel in Ruhestellung, also so, wie er am Lenker sitzt, wenn du ihn nicht ziehst. Eine scharfe Kante dort, wo deine Finger liegen, ist damit nicht vorgesehen.
Das gilt für Motorräder ebenso wie für zweirädrige Mopeds, und an Rollern mit zwei Bremshebeln am Lenker gehört die Kugel an beide. Eine Ausnahme kennt der Anhang: Sind die Hebel vollständig von Schutzschilden verdeckt, sodass sie einen getroffenen Menschen gar nicht berühren können, gelten die Anforderungen als erfüllt. Ein gewöhnlicher Handprotektor ist nach hinten offen, damit deine Hand an den Hebel kommt, und deckt ihn deshalb nicht vollständig ab.
Wofür die Kugel am Bremshebel da ist
Den Grund schreibt der Anhang gleich an den Anfang. Ein Motorrad darf keine spitzen, scharfen oder vorstehenden Teile haben, die das Verletzungsrisiko erhöhen oder Verletzungen und Risswunden schwerer machen könnten, wenn es bei einem Unfall einen Menschen erfasst oder streift. Genannt werden ausdrücklich verletzliche Verkehrsteilnehmer wie Fußgänger.
Warum ausgerechnet eine Kugel, verstehst du ohne Formel. Trifft ein Hebelende auf einen Körper, verteilt sich die Kraft an einer Rundung über mehr Fläche als an einer Kante. Je größer diese Fläche, desto weniger Druck kommt an jeder einzelnen Stelle an. Ein Ende mit sieben Millimetern Radius schneidet deshalb nicht so leicht ein wie eines, das kantig aufhört.
Dazu passt eine zweite Ausnahme. Teile, die aus weichem Gummi oder Kunststoff bestehen oder damit überzogen sind, gelten als regelkonform, wenn das Material weicher ist als 60 Shore A, ein gängiges Maß für die Härte von Gummi. Weiches Material gibt nach und nimmt einem Stoß so ebenfalls die Spitze.
Wie oft ein Hebelende einen Menschen tatsächlich verletzt, beziffert die Verordnung nicht, und auch bei der Recherche fand sich keine Unfallzahl dazu. Eine Stelle gibt es allerdings, an der die Vorschrift ausdrücklich an dich selbst denkt. Sie liegt vor deinem Bauch, oben auf dem Tank.
Vom Zündschlüssel bis zum Kotflügel
Die Kugel am Hebel ist die bekannteste Rundung, aber nicht die einzige. Vier weitere Stellen stehen im selben Anhang, und die meisten kannst du an deiner eigenen Maschine mit dem Daumen nachfühlen.
- Der Zündschlüssel: Sein Kopf braucht eine Schutzkappe aus Gummi oder Kunststoff mit stumpfen Kanten. Ausgenommen sind Schlüssel, die während der Fahrt nicht stecken müssen, Klappschlüssel und Schlüssel, die bündig im Schloss verschwinden. Ebenso ausgenommen sind Schlüssel, die unterhalb der Sitzhöhe oder nicht vor dir stecken.
- Der Tankdeckel: Seine hintere Kante darf höchstens 15 Millimeter aus der umgebenden Fläche ragen, und der Übergang muss glatt oder rund sein. Gemeint sind Deckel, auf die du selbst bei einem Zusammenstoß prallen könntest. Ragt der Deckel höher, muss eine Schutzvorrichtung dahinter den Überstand auf diese 15 Millimeter begrenzen. Liegt er unterhalb der Sitzhöhe oder nicht vor dir, gilt die Vorgabe nicht.
- Die Oberkante der Scheibe: Sie braucht mindestens zwei Millimeter Radius oder einen schützenden Überzug. Kleine Scheiben, die nur Instrumente oder Scheinwerfer schützen und höchstens fünf Zentimeter darüber hinausragen, sind davon ausgenommen.
- Die Vorderkante des vorderen Kotflügels: Auch hier verlangt der Anhang mindestens zwei Millimeter Radius, für den Kotflügel selbst und für alles, was auf ihm befestigt ist.
Am Schlüssel siehst du das sofort. Hat er einen Kopf aus Kunststoff mit stumpfen Kanten, erfüllt er die Regel. Klappt er ein wie ein Taschenmesser, fällt er unter die Ausnahme. Und an Maschinen mit schlüssellosem Zündsystem steckt während der Fahrt gar nichts im Schloss.
Die Prüfung mit der Puppe im Sattel
Für die vorstehenden Teile und Kanten schreibt der Anhang einen festen Prüfablauf vor. Das Motorrad steht aufrecht auf ebenem Boden, das Vorderrad zeigt geradeaus. Im Sattel sitzt eine Prüfpuppe in mittlerer Statur oder ein Mensch mit ähnlichen Maßen, in normaler Fahrhaltung, die Füße auf den Rasten.
Dann wird ein genormter Prüfkörper gleitend an der Maschine entlanggeführt, von vorn nach hinten und auf beiden Seiten. Er folgt dem Umriss von Motorrad und Puppe und darf den Kontakt nicht verlieren. Berührt er den Lenker, wird der bis zum Anschlag weggedreht, und es geht weiter. Hände und Füße der Puppe schiebt er dabei beiseite.
Was er berührt, kommt in eine von zwei Gruppen: Entweder streift der Prüfkörper daran entlang, oder er stößt dagegen. Für beide nennt der Anhang eigene Mindestmaße. Spiegel mit eigener Bauteilgenehmigung gelten als regelkonform. Auch Teile, die der Prüfkörper am aufrecht stehenden Motorrad gar nicht erreicht, müssen abgestumpft sein, wenn sie einen getroffenen Menschen verletzen könnten.
Seit 1999 eine EU-Vorschrift
Schon die EU-Richtlinie 97/24/EG, die ab dem 17. Juni 1999 anzuwenden war, verlangte an den Enden von Kupplungs- und Bremshebel mindestens sieben Millimeter Radius. „Annähernd rund“ stand damals da, heute heißt es „wahrnehmbar kugelförmig“. Die 15 Millimeter am Tankdeckel und die Schutzkappe am Zündschlüssel kannte die Richtlinie ebenfalls schon.
Auch vor 1999 waren Motorräder nicht ohne Vorgaben unterwegs. In der Begründung der Richtlinie steht, dass die Mitgliedstaaten eigene, verbindliche Bauvorschriften hatten, die von Land zu Land verschieden waren. Die Richtlinie sollte sie durch einheitliche Vorschriften ersetzen. Seitdem gilt für die Kugel am Bremshebel neuer Modelle EU-weit dasselbe Maß.
Rechtlicher Hinweis: Dieser Artikel ordnet die Lage allgemein und journalistisch ein (Stand: Oktober 2026). Er ist keine Rechtsberatung, und Einzelfälle können anders liegen. Ob ein Umbau abgenommen werden kann, beurteilt im Zweifel eine Prüforganisation.
Zubehörhebel und abgebrochene Enden
Einstellbare Ersatzhebel sind beliebt, manche davon kürzer als das Original und für die Bedienung mit zwei Fingern gedacht. Ob ein bestimmter Hebel an deine Maschine darf, hängt von den Papieren ab, die zu dem Teil gehören, und von deinem Modell. Frag schon vor der Bestellung eine Prüforganisation oder deine Werkstatt, welche Papiere du dafür brauchst.
Das Ende kannst du dir vorher selbst ansehen. Am Serienhebel einer neueren Maschine sitzt die Kugel in aller Regel, weil sie zur Typgenehmigung gehört. Endet ein neuer Hebel flach und kantig wie abgeschnitten, hat er mit dieser Rundung nichts mehr zu tun.
Ist er montiert, zieh ihn im Stand ein paar Mal kräftig. Er darf dabei weder am Handprotektor noch am Lenkerende anstoßen, und er muss beim Loslassen von selbst in seine Ausgangsstellung zurückfedern. Am Bremshebel achtest du auf zwei weitere Dinge. Er braucht einen klaren Druckpunkt und darf den Griff auch mit viel Kraft nicht erreichen. Und bei eingeschalteter Zündung muss das Bremslicht angehen, sobald du ziehst, und wieder ausgehen, wenn du loslässt.
Zwischen Hebel und Bremspumpe muss außerdem ein winziges Spiel bleiben, damit nach dem Loslassen der ganze Druck aus der Bremse entweicht. Fehlt es, etwa weil ein Zubehörhebel dort, wo er auf den Kolben der Pumpe drückt, anders geformt ist als das Original, kann sich die Bremse beim Fahren von selbst zuziehen. Bleibt der Hebel auf halbem Weg hängen oder lässt sich die Maschine danach schwerer schieben als vorher, fährst du so nicht los, bis die Ursache geklärt ist.
Nach einem Umfaller bricht manchmal genau die Spitze ab. Mit der Kugel verliert der Hebel seine Rundung, zurück bleibt eine Bruchkante, an der du dir die eigenen Finger aufreißen kannst. Und er ist kürzer: Lagen deine Finger bisher weit außen, rücken sie näher an den Drehpunkt, und für die gleiche Bremswirkung brauchst du mehr Kraft in der Hand.
Fehlt die Kugel an einem Hebel, gehört er getauscht. Ist er angebrochen, bleibt die Maschine stehen, bis ein neuer dran ist, denn ein Riss kann beim nächsten kräftigen Zug ganz durchgehen. Ersatz gibt es passend zum Modell. Beachte immer die Freigaben und Angaben in deinem Fahrzeughandbuch. Nach dem Einbau machst du die gleichen Proben wie beim Zubehörhebel. Bist du nicht sicher, ob die Bremse nach dem Loslassen wieder so frei läuft wie vorher, lass es in der Werkstatt prüfen.
Viele Vorschriften in einem Motorrad siehst du nie, sie stecken in Steuergeräten und Datenblättern. Diese hier hat eine Form. Sie sitzt am äußeren Ende deines Bremshebels, sieben Millimeter Radius, und gedacht ist sie für jemanden, den du hoffentlich nie triffst.
❓ Häufige Fragen zur Kugel am Bremshebel
Warum hat der Bremshebel am Motorrad eine Kugel am Ende?
Die Kugel am Ende des Bremshebels ist eine Bauvorschrift der EU für neue Motorräder. Sie soll verhindern, dass ein spitzes Hebelende Menschen schwerer verletzt, die bei einem Unfall von der Maschine erfasst oder gestreift werden. Am Kupplungshebel gilt die gleiche Vorgabe.
Wie groß muss die Kugel am Brems- und Kupplungshebel sein?
Brems- und Kupplungshebel brauchen an der Spitze eine erkennbare Kugelform mit mindestens sieben Millimetern Radius. Als volle Kugel wären das 14 Millimeter Durchmesser. Die übrigen Kanten im Griffbereich müssen mindestens zwei Millimeter Radius haben, gemessen am nicht gezogenen Hebel.
Warum hat der Zündschlüssel am Motorrad einen Kopf aus Kunststoff?
Der Zündschlüssel eines neuen Motorrads braucht nach einer EU-Bauvorschrift eine Kappe aus Kunststoff oder Gummi, deren Kanten stumpf sind. Klappschlüssel, Schlüssel, die nicht aus dem Schloss ragen, und schlüssellose Systeme kommen ohne sie aus. Auch wo das Schloss tiefer als der Sitz oder nicht vor dir liegt, ist die Kappe keine Pflicht.
Wie weit darf der Tankdeckel am Motorrad herausragen?
Ein Tankdeckel, der vor dir liegt, darf an der hinteren Kante höchstens 15 Millimeter über die umgebende Fläche stehen, mit glattem oder rundem Übergang. Die Regel zielt auf Deckel, auf die du bei einem Zusammenstoß aufschlagen könntest. Steht er höher, muss eine Schutzvorrichtung dahinter den Überstand begrenzen.
Worauf achte ich bei einem kurzen Zubehörhebel?
Beim kurzen Zubehörhebel schaust du zuerst auf die Spitze, denn ein kantig abgeschnittenes Ende hat mit der Rundung des Originals nichts gemein. Ob der Hebel samt seinen Papieren zu deinem Modell passt, beantworten dir Prüforganisation oder Werkstatt am besten vor der Bestellung. Montiert muss er frei gehen und einen klaren Druckpunkt haben, ohne den Griff zu erreichen. Er darf die Bremse nach dem Loslassen nicht festhalten und muss das Bremslicht sauber an- und ausschalten.
Seit wann müssen Motorradhebel am Ende rund sein?
Runde Hebelenden gehören in der EU seit Juni 1999 zu den Bauvorschriften für neue Motorräder, damals über die Richtlinie 97/24/EG mit wenigstens sieben Millimetern Radius. Heute regelt das die Delegierte Verordnung (EU) Nr. 44/2014, gültig seit Anfang 2016.
Gilt die Vorschrift für die Hebelkugel auch für Roller und Mopeds?
Die Hebelkugel verlangt die EU auch an Rollern und zweirädrigen Mopeds, weil der Anhang sie gemeinsam mit den Motorrädern regelt. Hat ein Roller zwei Bremshebel am Lenker, brauchen beide die runde Spitze. Auch Motorräder mit Beiwagen fallen unter die Regel.
