Der Wipptest zeigt, ob die Gabel klemmt oder leckt. Von der Dämpfung verrät er nur das Gröbste
Der Wipptest zeigt, ob die Gabel klemmt oder leckt. Von der Dämpfung verrät er nur das Gröbste
Der Verkäufer hat das Garagentor hochgeschoben, die Maschine steht in der Einfahrt. Du gehst einmal um sie herum, greifst an den Lenker, ziehst die Vorderbremse und drückst die Gabel zweimal kräftig nach unten. Sie taucht ein, kommt hoch, steht. Du nickst.
So machen es die meisten: vor dem Kauf, nach dem Winter, manche vor jeder Fahrt. Gelernt hat es kaum jemand, abgeschaut fast jeder.
Richtig gemacht zeigt der Wipptest, ob eine Gabel klemmt oder leckt. Über die Dämpfung, die viele damit beurteilen wollen, verrät er nur das Gröbste.
Zwei Hübe reichen nicht: So ist der Wipptest gemeint
Yamaha beschreibt den Wipptest im Handbuch der MT-09 unter der Überschrift „Teleskopgabel prüfen“. Die Prüfung hat zwei Teile. Zuerst der Blick: die Innenrohre nach Kratzern, anderen Beschädigungen und Öllecks absuchen. Dann die Funktion: Maschine gerade halten, Handbremshebel kräftig ziehen, die Gabel durch starken Druck auf den Lenker mehrmals einfedern. Dabei zählt, ob sie leichtgängig ein- und ausfedert. Mehrmals und mit starkem Druck also. Zwei Hübe aus dem Handgelenk sind dafür zu wenig.
Kawasaki schreibt es für die Z750R fast genauso: Bremshebel anziehen, die Gabel mehrmals auf und ab pumpen und auf leichtgängigen Hub achten. Danach kommt die Sichtprüfung auf Ölaustritt, Riefen oder Kratzer am Innenrohr. Innenrohr heißt in beiden Anleitungen das blanke Rohr, das durch den Dichtring läuft. An der klassischen Telegabel ist es das Standrohr oben in den Gabelbrücken, an der Upside-down-Gabel sitzt es unten am Rad.
Beide Texte wollen dasselbe wissen: Bewegt sich die Gabel gleichmäßig, und ist sie dicht? Von der Dämpfung ist in beiden Prüfanweisungen keine Rede.
Beim Zeitpunkt gehen die Hersteller auseinander. Yamaha und Kawasaki führen die Prüfung im Wartungsplan. In ihren Listen für die Kontrolle vor jeder Fahrt, bei der MT-09 wie bei der Kawasaki Z900, stehen Bremsen, Reifen, Kette und Licht, die Gabel aber nicht. Suzuki zählt bei der V-Strom 650 auch die Aufhängung zu den Punkten vor jeder Fahrt, mit dem Stichwort „Glatte Bewegung“. Eine Methode steht nicht dabei. Der Wipptest ist die naheliegende. Beachte immer die Freigaben und Angaben in deinem Fahrzeughandbuch.
Für den Griff selbst verlangt Yamaha ebenen Boden und eine gerade stehende Maschine, sicher abgestützt, damit sie nicht umfällt. Am einfachsten geht das im Sattel, beide Füße am Boden. Auf dem Seitenständer steht die Maschine schräg, und ein Teil deines Drucks geht in den Ständer statt in die Gabel. Beim Besichtigungstermin fragst du vorher, ob du aufsitzen darfst.
Die Bremse ziehst du, damit die Maschine an ihrem Platz bleibt. Ohne sie rollt sie unter deinem Druck ein Stück nach vorn. Mit gezogener Bremse bleibt das Vorderrad stehen, und die Gabel muss nachgeben.
Wofür der Wipptest taugt
Yamaha und Kawasaki lassen Lauf, Dichtheit und Rohre prüfen, und für alle drei reichen Augen und Hände. Der Griff zeigt nebenbei noch mehr.
Die Gabel läuft sauber an oder klebt
Achte auf den ersten Zentimeter. Eine gesunde Gabel setzt sich ohne Ruck in Bewegung und läuft in beiden Richtungen gleichmäßig. Braucht sie erst einen Stoß, bevor sich etwas tut, halten Dichtringe und Führungsbuchsen das Rohr zu fest. Schuld können verschmutzte, trockene Rohre sein oder ein kalter Morgen. Nach langer Standzeit kann der erste Hub kleben, urteile deshalb erst nach dem dritten.
Auch verspannte Holme laufen schwer, etwa nach einem Umfaller oder wenn nach einem Radeinbau die Achse nicht sauber sitzt. Bleibt die Gabel auch warm und mit sauberen Rohren zäh oder hakt sie immer an derselben Stelle, ist das ein Fall für die Werkstatt. Yamaha lässt eine Gabel, die nicht gleichmäßig ein- und ausfedert, ebenfalls in der Fachwerkstatt überprüfen.
Ein Ölring auf dem Rohr

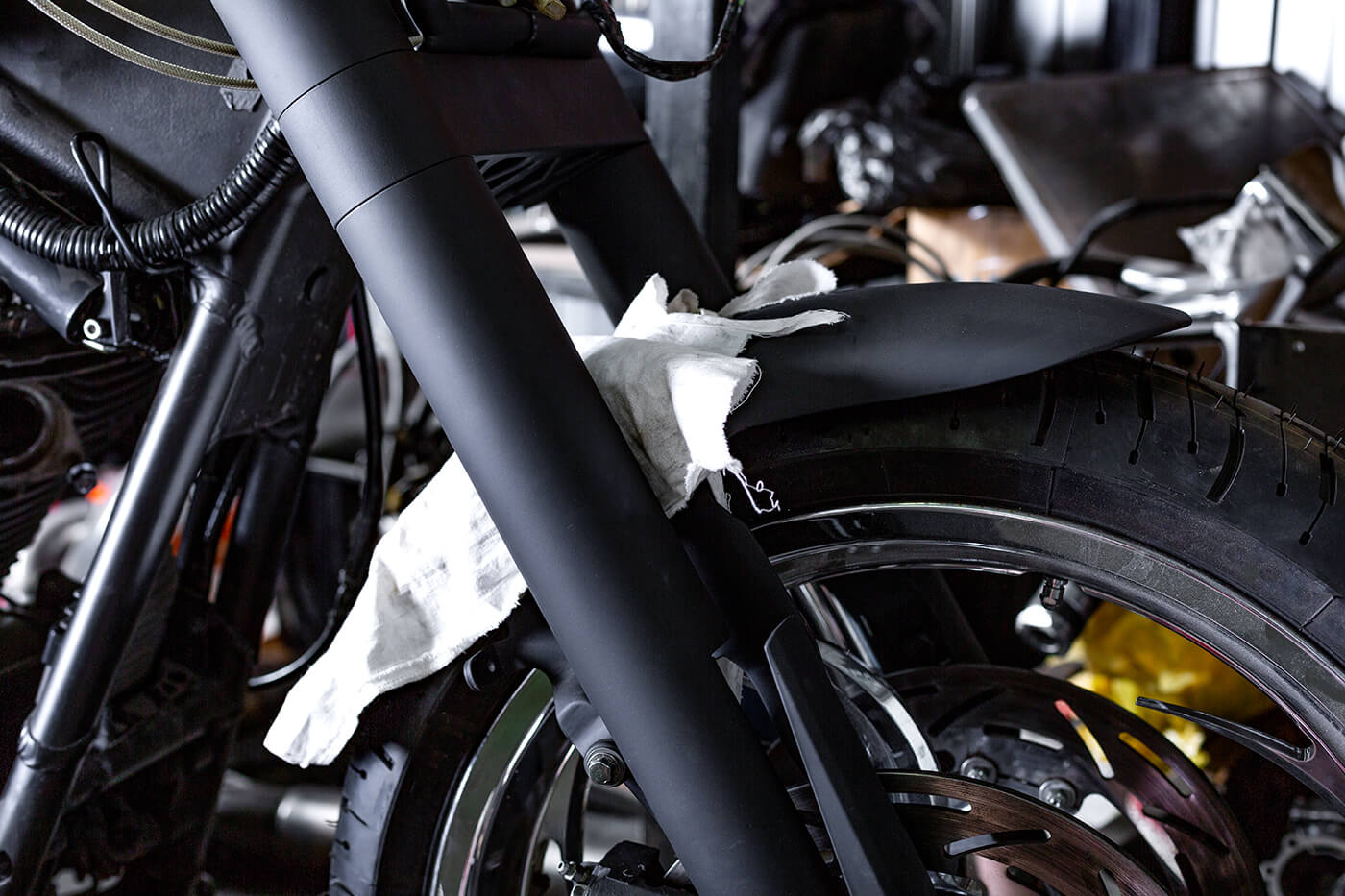

Wisch die blanken Rohre vor dem Wippen mit einem sauberen Lappen oder einem Papiertaschentuch ab. Nach fünf, sechs kräftigen Hüben schaust du auf die Stelle, bis zu der die Staubkappe gelaufen ist. So heißt der Abstreifer aus Gummi, der außen vor dem Dichtring sitzt. Ein hauchdünner Film, der erst am Finger auffällt, ist normal, denn die Dichtlippe braucht etwas Öl. Ein sichtbarer Ring oder ein Tropfen ist nicht mehr normal. Dann lässt der Dichtring Öl durch.
Beim Besichtigungstermin beweist ein blank geputztes Rohr wenig. Es zeigt nur, dass jemand geputzt hat. Ob der Dichtring hält, siehst du nach den Hüben und noch besser nach der Probefahrt.
Kawasaki nennt in der Anleitung der Z900 einen Auslöser für undichte Ringe: Schmutz, der am Rohr antrocknet. Er könne die Öldichtung beschädigen und zu Ölaustritt führen. Die Anleitungen der BMW R 1250 GS und R 1300 GS sagen es in einem Satz: Gabelbeine regelmäßig von Verschmutzungen reinigen. Rohre sauber zu halten, ist damit die billigste Vorsorge.
Sicherheitshinweis: Läuft Öl sichtbar am Gabelrohr herunter, schieb die Reparatur nicht auf. Sieh nach, ob es Bremsscheibe oder Bremssattel erreicht hat. Wenn ja, fahr erst wieder, wenn Scheibe und Sattel gereinigt und die Beläge geprüft sind. Die Maschine gehört dann in die Werkstatt, nicht auf die Tour.
Direkt unter dem Dichtring arbeitet die Bremse. Gabelöl auf Scheibe oder Belag kostet Bremswirkung am Vorderrad. Beläge, die sich mit Öl vollgesogen haben, lassen sich nicht reinigen. Da hilft nur der Tausch.
Riefen und Rost im Laufbereich
Yamaha und Kawasaki lassen die Innenrohre auf Kratzer prüfen. Der Grund: Auf dieser Fläche läuft die Dichtlippe. Fahr mit dem Fingernagel über den Bereich, den die Staubkappe überstreicht, einmal längs und einmal rund ums Rohr. Bleibt der Nagel in einer Riefe oder an einem Rostpickel hängen, hält dort auf Dauer kein Dichtring. Bei einer Upside-down-Gabel stehen die blanken Rohre mitten im Beschuss von Steinchen. Schau dort zweimal hin.
Beim Gebrauchtkauf ist eine Riefe der teurere Befund. Ein Dichtring ist ein Verschleißteil, das Rohr nicht.
Klacken, wenn die Gabel umkehrt
Ein leises Klacken an jedem Umkehrpunkt kommt oft von den Bremsbelägen, die im Sattel etwas Spiel haben, oder von schwimmend gelagerten Bremsscheiben. Das ist normal. Ein Anschlagen im Lenkkopf findest du am besten zu zweit. Du wippst bei gerade stehendem Lenker, ein Helfer legt von der Seite eine Fingerkuppe quer über den Spalt zwischen Rahmen und unterer Gabelbrücke. Spürt er dort eine Bewegung, ist das Lenkkopflager verdächtig.
Yamaha beschreibt dafür eine eigene Prüfung mit angehobenem Vorderrad: die unteren Enden der Gabel greifen und in Fahrtrichtung vor und zurück bewegen. Der Wipptest ersetzt sie nicht.
Der Bremshebel in deiner Hand
Zugleich prüfst du mit dem Griff etwas, das bei Yamaha tatsächlich auf der Liste für jede Fahrt steht: die Vorderradbremse. Der Hebel soll einen festen Druckpunkt haben und ihn halten, solange du drückst. Die Maschine darf dabei nicht nach vorn kriechen. Fühlt sich der Hebel weich oder schwammig an, schickt Yamaha dich zum Entlüften in die Fachwerkstatt.
Von der Dämpfung zeigt der Wipptest nur das Ausfedern
Die Dämpfung entsteht, weil ein Kolben Öl durch enge Öffnungen drückt. Je schneller er das tun muss, desto größer wird der Widerstand. Gedämpft wird in zwei Richtungen: Die Druckstufe bremst das Einfedern, die Zugstufe das Ausfedern.
Über die Druckstufe sagt der Griff wenig. Mit beiden Händen drückst du die Gabel in einer knappen halben Sekunde vielleicht fünf Zentimeter zusammen. Eine nur zwei Zentimeter hohe Kante hebt das Vorderrad bei Tempo 100 in rund vier Tausendstelsekunden an, überschlägig gerechnet. Der Reifen schluckt einen Teil davon. Trotzdem arbeitet die Gabel an einer solchen Kante um ein Vielfaches schneller als unter deinen Händen. Beim langsamen Drücken spürst du zwar Widerstand, aber im Stand lässt sich kaum unterscheiden, ob er von der Feder kommt oder von der Druckstufe.
Beim Ausfedern schiebt die Feder, nicht deine Hand, und deshalb siehst du dort mehr. Lass nach dem Drücken locker, die Bremse bleibt gezogen, und sieh zu, wie die Gabel hochkommt. Mit brauchbarer Zugstufe kommt sie zügig hoch und steht, ohne nachzuschwingen. Wippt sie mehrmals nach, dämpft sie zu schwach. Kriecht sie nur zäh nach oben, ist die Zugstufe sehr straff, oder die Gabel klemmt. In Einstellanleitungen dient derselbe Griff zur groben Grundeinstellung der Zugstufe.
Mehr als das Gröbste ist es trotzdem nicht. Kaltes Öl ist dickflüssiger, vor der Fahrt wirkt eine Gabel deshalb straffer gedämpft als warmgefahren. Feine Unterschiede gehen unter: Ob das Öl frisch ist oder seit vielen Jahren in der Gabel steht, kannst du so kaum erfühlen.
Am Heck ist es dasselbe. Der Druck auf die Sitzbank zeigt nur das Ausfedern und verrät eine müde Dämpfung erst, wenn das Heck nach dem Loslassen zwei-, dreimal nachschwingt.
Der Druck auf den Lenker verrät auch nicht, ob die Feder zu deinem Gewicht passt. Dafür gibt es den Negativfederweg: wie weit die Maschine einfedert, wenn du in voller Montur im Sattel sitzt.
Eine Gabel, die den Wipptest besteht, kann also trotzdem überfällig sein. Durchgefallen ist nur eine, die klemmt, leckt oder nachwippt.
Telelever: An R 1250 GS und R 1300 GS prüfst du etwas anderes
An einer BMW R 1250 GS oder R 1300 GS bleibt der Wipptest derselbe, du drückst aber etwas anderes zusammen. Beim Telelever führen die Gabelholme das Rad. Federung und Dämpfung übernimmt ein zentrales Federbein, so steht es in den technischen Daten beider Anleitungen (Ausgaben 06.2020 und 02.2023).
Mit dem elektronischen Fahrwerk kommt ein zweiter Punkt dazu. Es ist eine Sonderausstattung und heißt an der R 1250 GS Dynamic ESA, an der R 1300 GS Dynamic Suspension Adjustment. Laut beiden Handbüchern erkennt das System die Bewegungen im Fahrwerk, indem es den Höhenstand misst, und passt die Dämpferventile an. Es regelt die Dämpfung also während der Fahrt. Im Stand, bei ausgeschalteter Zündung, fühlst du davon nichts.
Der Blick auf die Rohre und das Ohr für Geräusche bleiben auch hier sinnvoll. Über das Fahrverhalten sagt der Griff an einer der beiden GS mit elektronischem Fahrwerk noch weniger als an einer Maschine mit klassischer Telegabel.
Nach der Probefahrt steht mehr auf dem Gabelrohr
Die Fahrt zeigt, was der Stand verschweigt, und sie hinterlässt sogar eine Spur. Frag den Verkäufer, ob du vor der Probefahrt einen schmalen Kabelbinder um das blanke, sauber gewischte Rohr legen darfst. Zieh ihn nur so fest, dass er nicht von selbst rutscht, und schieb ihn an die Staubkappe. Den Verschluss drehst du so, dass er unterwegs nirgends anstößt. Beim Einfedern nimmt die Kappe den Binder mit, und er markiert danach den tiefsten Punkt, den die Gabel erreicht hat.
Nach der Runde misst du, wie weit der Binder von der Staubkappe weggewandert ist. Der genutzte Federweg ist länger als dieses Maß, denn schon im Stand sinkt die Gabel ein, an Straßenmaschinen um zwei bis drei Zentimeter, bei langen Federwegen um mehr. Zähl diese Strecke dazu und vergleich mit dem Federweg aus den technischen Daten. Bleiben danach ein, zwei Zentimeter übrig, ist das knapp, aber nicht ungewöhnlich. Bleibt nichts übrig, obwohl du normal gebremst hast, ist die Gabel durchgeschlagen.
Zwei Dinge spürst du unterwegs selbst. Beim Bremsen vor der Kreuzung soll die Gabel eintauchen und ruhig wieder hochkommen. Nach einer Kante soll die Front einmal ausfedern und zur Ruhe kommen. Wippt sie nach, fehlt Dämpfung.
Nach dem Abstellen wischst du noch einmal mit dem Finger über das Rohr. Die Probefahrt sagt über einen Dichtring mehr als sechs Hübe vor der Garage. Den Kabelbinder kneifst du mit einem Seitenschneider am Verschlusskopf ab, die Schneide vom Rohr weg. Am Rohr bleiben soll er nicht: Unter ihm sammelt sich Schmutz, und der kann die Dichtung beschädigen.
Ist keine Probefahrt möglich, helfen die Unterlagen weiter. Wann wurde das Gabelöl zuletzt gewechselt, und gibt es eine Rechnung dazu? Fehlt beides, bleibt dir nur der Wipptest mit seiner groben Auskunft über die Dämpfung.
Zurück vor der Garage
Die Maschine steht wieder in der Einfahrt, der Motor knistert. Dein Finger am Gabelrohr bleibt trocken. Der Kabelbinder ist ein gutes Stück gewandert, die Gabel hat gearbeitet und Reserve behalten. Vor der Kreuzung ist sie eingetaucht und ruhig wieder hochgekommen.
Das Nicken von vorhin hat nur bestätigt, dass die Gabel sich bewegt, nicht nachwippt und dass nichts anschlägt. Dass sie dicht ist und Reserve hat, weißt du erst seit der Probefahrt.
Der Verkäufer hält dir den Seitenschneider hin. Du kneifst den Kabelbinder ab und nickst noch einmal.
❓ Häufige Fragen zum Wipptest an der Gabel
Was zeigt der Wipptest an der Motorradgabel?
Der Wipptest zeigt, ob die Gabel gleichmäßig ein- und ausfedert, ob nach einigen Hüben Öl auf dem blanken Rohr steht und ob es dabei klackt oder knarzt. Yamaha und Kawasaki beschreiben ihn in ihren Anleitungen als Funktionsprüfung, zusammen mit einer Sichtprüfung der Innenrohre auf Kratzer und Öllecks.
Kann ich mit dem Wipptest die Dämpfung der Gabel prüfen?
Die Dämpfung der Gabel lässt sich mit dem Wipptest nur ungefähr beurteilen, und nur in einer Richtung. Federt die Gabel zügig aus, sobald du den Druck wegnimmst, und bleibt stehen, ist die Zugstufe nicht grob verstellt. Schwingt sie mehrfach nach, ist die Dämpfung zu schwach. Die Druckstufe zeigt der Test kaum, weil die Hände die Gabel viel langsamer bewegen als eine Fahrbahnkante.
Ist ein Ölfilm auf dem Standrohr normal?
Ein hauchdünner Ölfilm auf dem blanken Rohr der Gabel ist normal, am Standrohr einer klassischen Telegabel ebenso wie am unteren Rohr einer Upside-down-Gabel. Die Dichtlippe braucht ihn zum Gleiten. Ein sichtbarer Ölring oder ein Tropfen nach wenigen Hüben bedeutet dagegen, dass der Dichtring Öl durchlässt. Dann kann Öl auf Bremsscheibe und Beläge geraten.
Was bedeutet ein Klacken beim Wippen mit gezogener Bremse?
Ein leises Klacken beim Wippen mit gezogener Vorderbremse stammt oft von den Bremsbelägen oder von schwimmend gelagerten Bremsscheiben und ist dann harmlos. Spürt dagegen ein Helfer mit der Fingerkuppe eine Bewegung an der Fuge zwischen Rahmen und unterer Gabelbrücke, sollte das Lenkkopflager geprüft werden.
Wie prüfe ich die Gabel beim Gebrauchtkauf?
Beim Gebrauchtkauf prüfst du die Gabel in drei Schritten. Erst die blanken Rohre auf Riefen und Rost ansehen, dann mit gezogener Bremse mehrmals einfedern und auf Öl und Geräusche achten. Zuletzt folgt eine Probefahrt mit einem Kabelbinder am Gabelrohr. Sie zeigt, wie tief die Gabel eintaucht und ob sie nach einer Kante nachwippt.
