Der billigste Posten auf der Rechnung ist genau der, für den du gekommen bist: die Krümmerdichtung

Der billigste Posten auf der Rechnung ist genau der, für den du gekommen bist: die Krümmerdichtung

Auf der Werkstattrechnung steht der Dichtring mit einem einstelligen Betrag. Darüber stehen zwei Stunden Arbeitszeit, zwei neue Stehbolzen und ein Ausbohren, das nicht geplant war.

In diesem Verhältnis steckt der Grund, warum dieser Artikel existiert. Das Bauteil, das dein Motorrad lauter gemacht hat, kostet nichts. Teuer wird ausschließlich die Zeit, die du es lauter gelassen hast - und der Zustand, in dem die Verschraubung dann ist.

Ein Ring, der sich opfert

Zwischen dem Auslasskanal im Zylinderkopf und dem Krümmerrohr sitzt kein Papier und keine Pappe, sondern ein Ring aus weichem Metall oder Graphit. Kupfer ist der Klassiker, es gibt auch Ausführungen mit Graphit in einer Metallhülle, und bei manchen Maschinen ist es ein konischer Ring, der eher wie eine kleine Manschette aussieht.

Was alle Bauformen gemeinsam haben: Sie dichten, indem sie kaputtgehen. Beim Anziehen der Verschraubung wird der Ring plastisch verformt, er fließt in jede Unebenheit der beiden Dichtflächen und füllt sie aus. Das ist der ganze Trick. Ein Ring, der einmal so gearbeitet hat, ist verbraucht, weil er sich exakt an die Lage angepasst hat, in der er damals saß.

Und diese Verbindung hat es schwerer als jede andere am Motorrad. Der Auslass ist die heißeste Stelle des Motors, dahinter strömen Abgase mit Druckstößen im Takt der Zündungen, und zwischen kalt und heiß liegen mehrere hundert Grad Unterschied. Aluminium im Kopf und Stahl im Krümmer dehnen sich dabei unterschiedlich stark. Jeder Start ist also eine kleine Relativbewegung an der Dichtstelle, und davon gibt es über die Jahre einige tausend.

Irgendwann hat sich der Ring so weit gesetzt, dass die Klemmkraft nicht mehr reicht. Das passiert nicht an einem bestimmten Tag und auch nicht bei einem bestimmten Kilometerstand. Was sich sagen lässt: Bei Maschinen mit hoher Laufleistung ist es keine Seltenheit, und bei einem Motorrad, an dem der Krümmer schon einmal ab war, hängt alles daran, ob damals ein neuer Ring verbaut wurde.

Ergänzt wird das Ganze durch die Verschraubung selbst. Meistens sind es zwei Stehbolzen pro Zylinder, die im Aluminiumkopf sitzen, mit Muttern und einer Halteplatte oder einem Flansch. Diese Bolzen stehen direkt im Fahrtwind, sie sind heiß, sie sind nass, sie bekommen Salz ab. Das ist die Kombination, die aus einem Gewinde eine Verbindung auf Zeit macht.

Kalt laut, warm still

Und hier wird die Sache schwer greifbar. Ein undichter Krümmerflansch ist am kalten Motor deutlich zu hören und am warmen oft gar nicht mehr.

Der Grund ist simpel. Kalt ist der Spalt am größten, weil sich noch nichts ausgedehnt hat. Mit steigender Temperatur wachsen Kopf, Bolzen und Krümmerrohr, der Spalt wird kleiner, und ab einem bestimmten Punkt liegt der Ring wieder so an, dass kaum noch etwas herauskommt. Das Geräusch geht dann nicht langsam zurück, sondern es hört ziemlich abrupt auf.

Also passiert Folgendes: Du startest morgens in der Garage, hörst ein hartes, trockenes Knattern, denkst dir „das war früher nicht so“, fährst los, und nach zwei Kilometern ist es weg. Am Zielort steht die Maschine warm, du steigst ab, alles ist normal. Beim nächsten Kaltstart dasselbe.

Und weil das jedes Mal so läuft, kommt die Sache nie in die Werkstatt. Bis zu dem Termin, an dem du sie hinbringst, ist der Motor warmgefahren, und der Meister hört das, was du beschreibst, schlicht nicht. Wer sein Motorrad mit dieser Diagnose abgibt, sollte es kalt abgeben oder das Geräusch vorher mit dem Handy aufnehmen.

Eine zweite Eigenheit weist in dieselbe Richtung: Patscht oder knallt es neuerdings beim Gaswegnehmen im Auspuff, ist das oft dasselbe Leck von der anderen Seite. Im Schub herrscht in der Anlage kurzzeitig Unterdruck, die undichte Stelle zieht dann Luft von außen an, und unverbrannter Kraftstoff zündet im Rohr nach. Und wer im kalten Zustand kurz Gas gibt, hört das Ticken meist deutlicher, weil die Druckstöße stärker werden.

So hörst du es heraus

Der Test kostet dich nichts außer der Bereitschaft, morgens zwei Minuten neben der Maschine stehen zu bleiben, statt sofort loszufahren.

Kalter Motor, wirklich kalt, am besten nach einer Nacht. Starten, dann einen Schritt zurücktreten und zuhören. Danach näherst du dich mit dem Ohr - nicht mit dem Gesicht - dem Bereich, in dem das Krümmerrohr aus dem Zylinderkopf kommt. Bei den meisten Maschinen ist das vorn unten hinter dem Vorderrad, bei Zweizylindern mit stehendem und liegendem Zylinder an zwei verschiedenen Stellen.

Worauf du achtest, ist nicht Lautstärke, sondern Takt. Ein Krümmerleck macht ein trockenes, hartes Knattern oder Ticken, das exakt im Takt der Zündungen läuft. Es klingt nach Luft, die durch einen engen Spalt gepresst wird, weil es genau das ist. Und es hat einen ganz anderen Charakter als ein metallisches Rasseln: Es ist nicht klingelnd, sondern trocken.

Und wenn du dir nicht sicher bist, wo genau der Ton herkommt, nimm dir einen halben Meter Gartenschlauch oder ein Stück Benzinleitung. Ein Ende ans Ohr, das andere in die Nähe der Fuge halten, ohne irgendetwas zu berühren. Das ist das Stethoskop des armen Mannes, und es trennt den Flansch vom Zylinderkopf sauberer als jedes freie Ohr.

Sicherheitshinweis: Ein Krümmerrohr erreicht im Betrieb mehrere hundert Grad, und schon eine kurze Berührung reicht für eine tiefe Verbrennung. Halte Abstand, trag Handschuhe, und lass Ärmel, Kapuzenschnüre und Halstücher nicht in die Nähe von Kette, Ritzel oder Lüfter kommen. Und lass den Motor niemals in einer geschlossenen Garage laufen: Abgase enthalten Kohlenmonoxid, du riechst es nicht, und ein geöffnetes Tor ohne echten Durchzug reicht dafür nicht.

Die Fahne, die sich nicht abwischen lässt

Was du hörst, kannst du danach sehen, und dieser Befund ist der zuverlässigere von beiden.

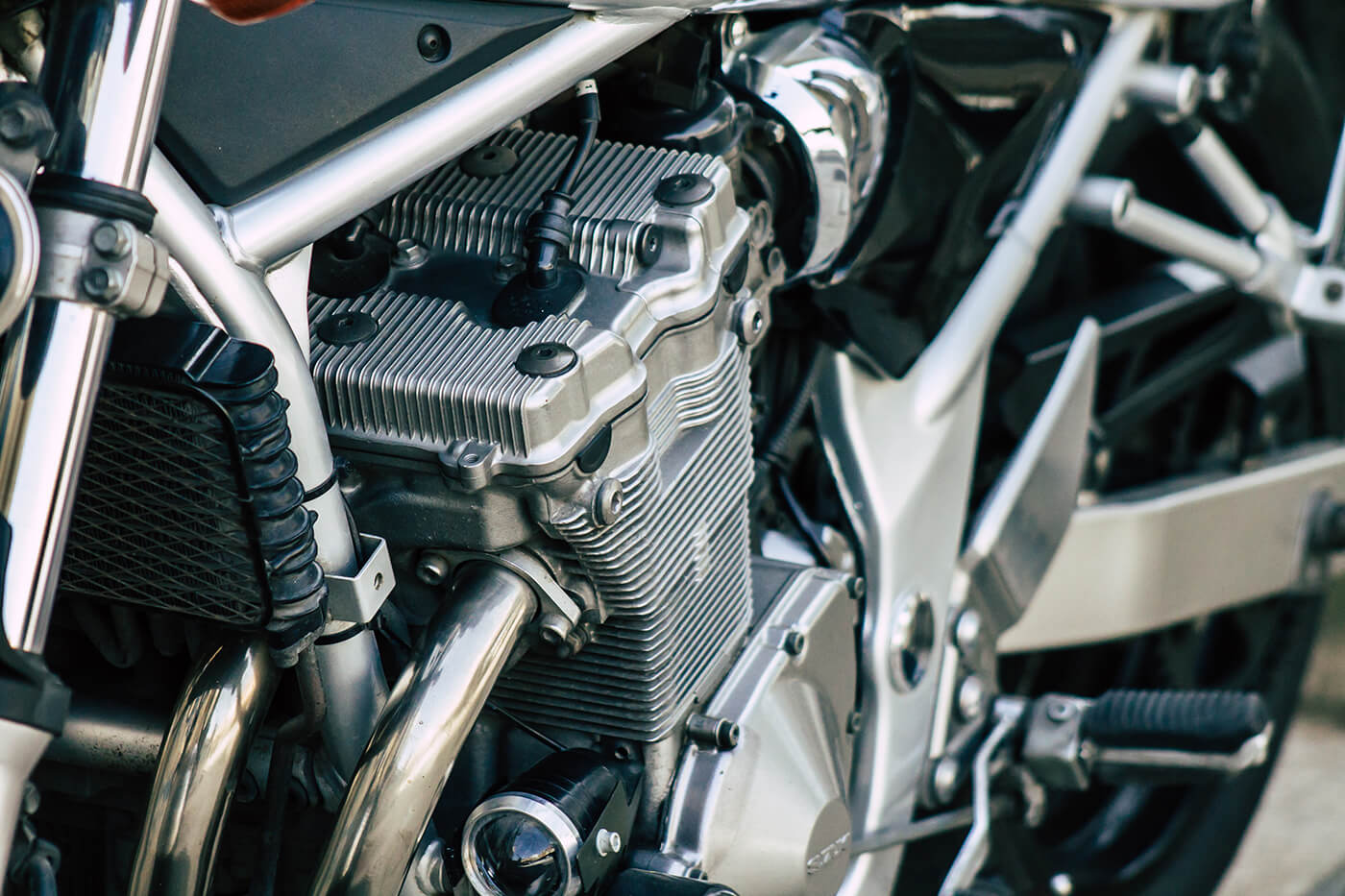

Schau dir am kalten Motorrad den Übergang vom Zylinderkopf zum Krümmerrohr an. Bei einem dichten Flansch ist dort dieselbe Sorte Dreck wie überall in dem Bereich: Straßenstaub, ein Ölschleier, vielleicht etwas Flugrost. Bei einem undichten Flansch findest du zusätzlich eine dunkle, trockene Fahne, die von der Fuge weg nach außen zeigt. Sie sieht aus wie ein Schatten, sitzt strahlenförmig um die Stelle herum, und sie ist matt.

Der Unterschied zu normalem Schmutz liegt im Verhalten. Straßendreck lässt sich mit einem feuchten Lappen abnehmen. Diese Fahne nicht - sie ist eingebrannt und bleibt beim Wischen als grauer Schleier stehen. Ölnebel wiederum fühlt sich schmierig an und bindet Staub zu einer klebrigen Schicht. Ruß aus einem Abgasleck ist staubtrocken.

Ein zweiter Blick lohnt an den Muttern. Wenn eine davon eine helle, blanke Fläche unter sich hat, während die andere sauber sitzt, hat sich dort etwas bewegt. Und wenn du an einer Stelle statt eines Bolzenendes nur ein Loch mit Rost siehst, ist der Bolzen schon abgerissen - was erklärt, warum der Rest nicht mehr dichtet.

Ein Wort noch zur blauen Anlaufverfärbung, die viele in denselben Topf werfen. Die hat mit Dichtigkeit nichts zu tun. Blau wird ein Krümmer aus Edelstahl schlicht dort, wo er sehr heiß wird, und das ist bei vielen Maschinen ab Werk so. Ruß und Anlauffarbe sehen nur beide unschön aus, mehr verbindet sie nicht.

Was genauso klingt und es nicht ist

Hier gehört ein ehrlicher Einwand hin, denn die verbreitete Faustregel „wird beim Warmwerden leiser, also Krümmer“ ist zu grob.

Auch Ventilgeräusche verändern sich beim Warmwerden, weil sich Ventile, Kopf und Stößel unterschiedlich stark ausdehnen - in welche Richtung, hängt vom Motor ab, aber der Klang beim Kaltstart ist selten der Klang nach zehn Kilometern. Auch eine Steuerkette mit müdem Spanner rasselt vor allem in den ersten Sekunden nach dem Start, bis der Öldruck steht. Wer also nur auf das Kriterium „kalt laut, warm leise“ schaut, landet regelmäßig beim falschen Bauteil.

Die drei Merkmale, die tatsächlich trennen:

Der Ort. Ventile und Steuerkette klingen aus dem oberen Bereich des Motors, unter dem Ventildeckel. Ein Krümmerleck klingt von unten außen, aus der Fuge. Ein Schritt zur Seite und einmal in die Hocke verändert das Bild deutlich.
Die Klangfarbe. Ventile und Ketten sind metallisch, sie klingeln und rasseln. Ein Abgasleck knattert trocken und hat etwas von einem entfernten Pressluftgeräusch.
Der Befund am Blech. Ruß gibt es nur bei einem Abgasleck. Wenn die Fahne da ist, brauchst du über den Rest nicht mehr zu diskutieren.

Und es gibt Kandidaten, die überhaupt nichts mit dem Motor zu tun haben. Ein loses Hitzeschutzblech am Krümmer klappert ähnlich unregelmäßig. Das prüfst du aber am kalten, abgestellten Motorrad: einmal daran rütteln, und wenn es scheppert, hast du deinen Kandidaten - Hand am laufenden Motor an ein Blech zu legen, das gleich mehrere hundert Grad hat, ist keine Diagnose, sondern eine Brandwunde. Eine gerissene Naht weiter hinten im Endtopf klingt dumpfer und bleibt auch warm hörbar. Und die Verbindung zwischen Krümmer und Endtopf ist ihrerseits eine Dichtstelle, meist mit einer Steckverbindung und einer Schelle - dort tritt derselbe Fehler auf, nur eben ohne Ruß am Kopf.

Der Fehler mit dem Nachziehen

Der Reflex ist verständlich: undicht, also fester anziehen. Bei dieser Verbindung ist er die teuerste Idee des ganzen Themas.

Ein Stehbolzen, der jahrelang zwischen Hitze und Streusalz gesessen hat, ist an seinem Gewindeauslauf nicht mehr das, was er einmal war. Der Querschnitt ist dünner geworden, das Material versprödet, und die Mutter darauf ist möglicherweise mit dem Bolzen verbacken. Wenn du dann mit dem Ringschlüssel Kraft aufbaust, drehst du entweder den Bolzen aus dem Aluminiumkopf heraus oder du reißt ihn ab. Beides ist ab diesem Moment eine ganz andere Baustelle.

Vor allem behebt Nachziehen die Ursache ohnehin nicht. Der Ring hat sich gesetzt, er hat seine Verformung hinter sich, und mehr Drehmoment presst ihn nicht wieder in Form. Bestenfalls wird es für ein paar hundert Kilometer besser.

Die Drehmomente an dieser Stelle sind niedriger, als die meisten schätzen. Je nach Maschine liegen sie grob zwischen gut zehn und gut zwanzig Newtonmetern - ein japanischer 600er-Supersportler etwa nennt zwölf, andere Modelle mit M8-Bolzen liegen bei rund zwanzig. Wer nach Gefühl arbeitet, ist hier fast immer zu fest, weil die Bolzen dünn sind und in Aluminium sitzen. Beachte immer die Freigaben und Angaben in deinem Fahrzeughandbuch, gerade bei den Anzugswerten am Zylinderkopf.

Sicherheitshinweis: Ein abgerissener Stehbolzen im Zylinderkopf ist keine Sache, die sich mit Geduld und einem Schraubenausdreher immer lösen lässt. Bricht der Ausdreher im Bolzen ab, ist er härter als jeder Bohrer, den du zu Hause hast - dann bleibt nur noch das Erodieren beim Fachbetrieb, und im schlimmsten Fall muss der Kopf runter. Wenn ein Bolzen sich nicht bewegen will, hör auf und gib es ab.

Wie die Reparatur wirklich läuft

Die Arbeit selbst ist an vielen Maschinen überschaubar, wenn die Verschraubung mitspielt. Der Krümmer wird hinten von der Steckverbindung gelöst, vorn kommen die Muttern ab, das Rohr geht heraus, der alte Ring wird aus dem Auslasskanal geholt und ein neuer eingelegt.

Der Punkt, an dem es kippt, ist die Verschraubung. Deshalb gehört zur Vorbereitung ein Arbeitsschritt, den viele überspringen: mehrere Tage vorher Rostlöser auf die Muttern, mehrfach, und dazwischen einwirken lassen - auf den kalten Krümmer, nie auf den heißen. Auf heißem Metall verdampft das Zeug, bevor es ins Gewinde kriecht, und brennbar ist es obendrein. Wärme hilft ebenfalls, aber als eigener Schritt danach und gezielt an der Mutter, nicht am ganzen Motor - und nicht in der Nähe von Kraftstoffleitungen, nicht mit einer offenen Flamme neben einem Kunststofftank.

Der alte Ring kommt raus, auch wenn er noch gut aussieht. Wer ihn wieder einbaut, hat in vier Wochen dasselbe Geräusch. Er hat seine Verformung genau in der alten Lage hinter sich und wird in einer neuen nicht mehr dicht.

Dabei gibt es eine Falle, in die erstaunlich viele laufen: Der alte Ring ist oft so flach gepresst, eingebrannt und mit Ruß überzogen, dass er im Auslasskanal aussieht wie ein Teil des Zylinderkopfs. Wer dann glaubt, da sei gar kein Ring mehr, legt den neuen obendrauf - und hat einen Doppeldecker, der sofort wieder undicht ist, während auf dem Stehbolzen die Gewindegänge für die Mutter fehlen. Also genau hinsehen und den alten Ring mit einer kleinen Schraubendreherklinge oder einem Haken vorsichtig herauslösen, ohne die Dichtfläche im Aluminium zu verkratzen.

Beim Zusammenbau kommt eine Paste auf die Gewinde der Bolzen, damit die nächste Demontage überhaupt möglich ist. Welche, ist keine Geschmacksfrage: An einem Aluminiumkopf ist eine keramische Hochtemperaturpaste die sicherere Wahl, weil Kupferpaste in Verbindung mit Aluminium unter Feuchtigkeit elektrochemische Korrosion begünstigen kann. Auf die Dichtfläche selbst kommt nichts. Kein Silikon, keine Dichtmasse, kein Fett - der Ring macht die Arbeit allein.

Angezogen wird wechselweise und in mehreren Stufen, mit Drehmomentschlüssel und nach Herstellerwert. Und dann ein Punkt, den viele nicht kennen: Nach der ersten Warmfahrt setzt sich der neue Ring noch einmal. Manche Hersteller, vor allem von Zubehöranlagen, sehen deshalb ein Nachziehen nach den ersten Kilometern vor - schau nach, ob deine Maschine dazugehört. Das wäre dann das eine Nachziehen, das Sinn ergibt, weil es zum neuen Zustand gehört und nicht zum verschlissenen.

Wenn dabei ein Stehbolzen bricht, wird aus einer Zwei-Stunden-Arbeit ein halber Tag. Deshalb steht am Anfang dieses Artikels die Rechnung, auf der der Dichtring der billigste Posten ist.

Was du am Samstag hörst

An jedem Motorrad gehören Geräusche zum Charakter, und andere sind eine Information. Der Unterschied liegt selten in der Lautstärke, sondern darin, ob sie neu sind.

Wenn du morgens beim Kaltstart etwas hörst, das vor einem Jahr nicht da war, dann ist das keine Marotte deiner Maschine. Es ist eine Fuge, die sich geöffnet hat, und der Zeitpunkt, an dem du sie schließt, entscheidet über den Rest.

Also, ganz konkret: Wann hast du das letzte Mal zwei Minuten neben deinem kalten Motorrad gestanden und einfach zugehört?

❓ Häufige Fragen zur undichten Krümmerdichtung

Warum ist das Geräusch nur beim Kaltstart da?

Weil der Spalt kalt am größten ist. Beim Warmwerden dehnen sich Zylinderkopf, Stehbolzen und Krümmerrohr aus, der Spalt wird kleiner, und ab einem bestimmten Punkt hört das Knattern ziemlich abrupt auf. Deshalb bemerkt es die Werkstatt oft nicht - die Maschine kommt warmgefahren an.

Wie unterscheide ich das von Ventilgeräuschen?

Über Ort und Klangfarbe. Ventile und Steuerkette klingen metallisch und kommen von oben, unter dem Ventildeckel. Ein Abgasleck knattert trocken und kommt von unten aus der Fuge zwischen Kopf und Krümmerrohr. Und nur ein Abgasleck hinterlässt eine trockene Rußfahne am Flansch.

Kann ich die Muttern am Krümmer einfach nachziehen?

Davon ist abzuraten. Der Dichtring hat sich gesetzt, und mehr Drehmoment bringt ihn nicht zurück in Form. Gleichzeitig ist ein alter Stehbolzen an seinem Gewindeauslauf oft schon geschwächt - er reißt dann genau in dem Moment ab, in dem du glaubst, das Problem in zwei Minuten zu lösen.

Kann ich den alten Dichtring wiederverwenden?

Nein. Der Ring dichtet, indem er sich beim Anziehen bleibend verformt und in jede Unebenheit fließt. Diese Verformung hat er genau einmal, passend zur alten Einbaulage. Wieder eingebaut wird er innerhalb kurzer Zeit erneut undicht.

Ist ein undichter Krümmer gefährlich?

Es ist kein akuter Motorschaden, aber es bleibt nicht folgenlos. Die Maschine wird lauter als vorgesehen, an Motorrädern mit Lambdaregelung kann Falschluft die Gemischbildung stören, und je länger die Verbindung arbeitet, desto stärker leiden Dichtfläche und Stehbolzen. Aus einer kleinen Reparatur wird dann eine große.

Was kostet die Reparatur?

Das Teil selbst kostet wenige Euro. Der Preis entsteht durch die Arbeitszeit und durch die Frage, ob die Verschraubung sich lösen lässt. Geht alles glatt, ist es eine überschaubare Position. Reißt ein Stehbolzen ab, kommen Ausbohren oder Erodieren dazu - und damit ein Vielfaches.

Welche Paste gehört auf die Stehbolzen?

Eine Hochtemperaturpaste auf die Gewinde, damit sich die Muttern beim nächsten Mal überhaupt lösen lassen. An einem Aluminiumkopf ist eine keramische Paste die sicherere Wahl, weil Kupfer in Verbindung mit Aluminium und Feuchtigkeit Korrosion begünstigen kann. Auf die Dichtfläche selbst kommt nichts - dort arbeitet allein der Ring.
