Kerzenbild lesen: Was das Kerzenbild über deinen Motor verrät
Du drehst die Zündkerze heraus, hältst sie ins Tageslicht und siehst - was eigentlich? Das Kerzenbild ist eines der ältesten und ehrlichsten Diagnose-Werkzeuge, das du am Motorrad hast. Die Kerze sitzt mitten im Brennraum und nimmt bei jedem Arbeitstakt auf, was dort drin passiert: wie heiß es wird, wie das Gemisch steht, ob Öl mitverbrennt. Wer dieses Bild lesen kann, erkennt Probleme oft, bevor sie teuer werden. Und das Beste daran: Du brauchst dafür keine Diagnose-Software, sondern nur Augen, Licht und ein bisschen Wissen.
In diesem Ratgeber zeige ich dir, was die Farben und Beläge auf dem Isolatorfuß bedeuten, warum der Wärmewert so leicht missverstanden wird und wo das Kerzenbild bei modernen Maschinen an seine Grenzen stößt. Vorweg eine Sache, die du verinnerlichen solltest: Es gibt keine festen Universalwerte. Was bei deiner Maschine richtig ist, steht im Handbuch - und nirgendwo sonst.

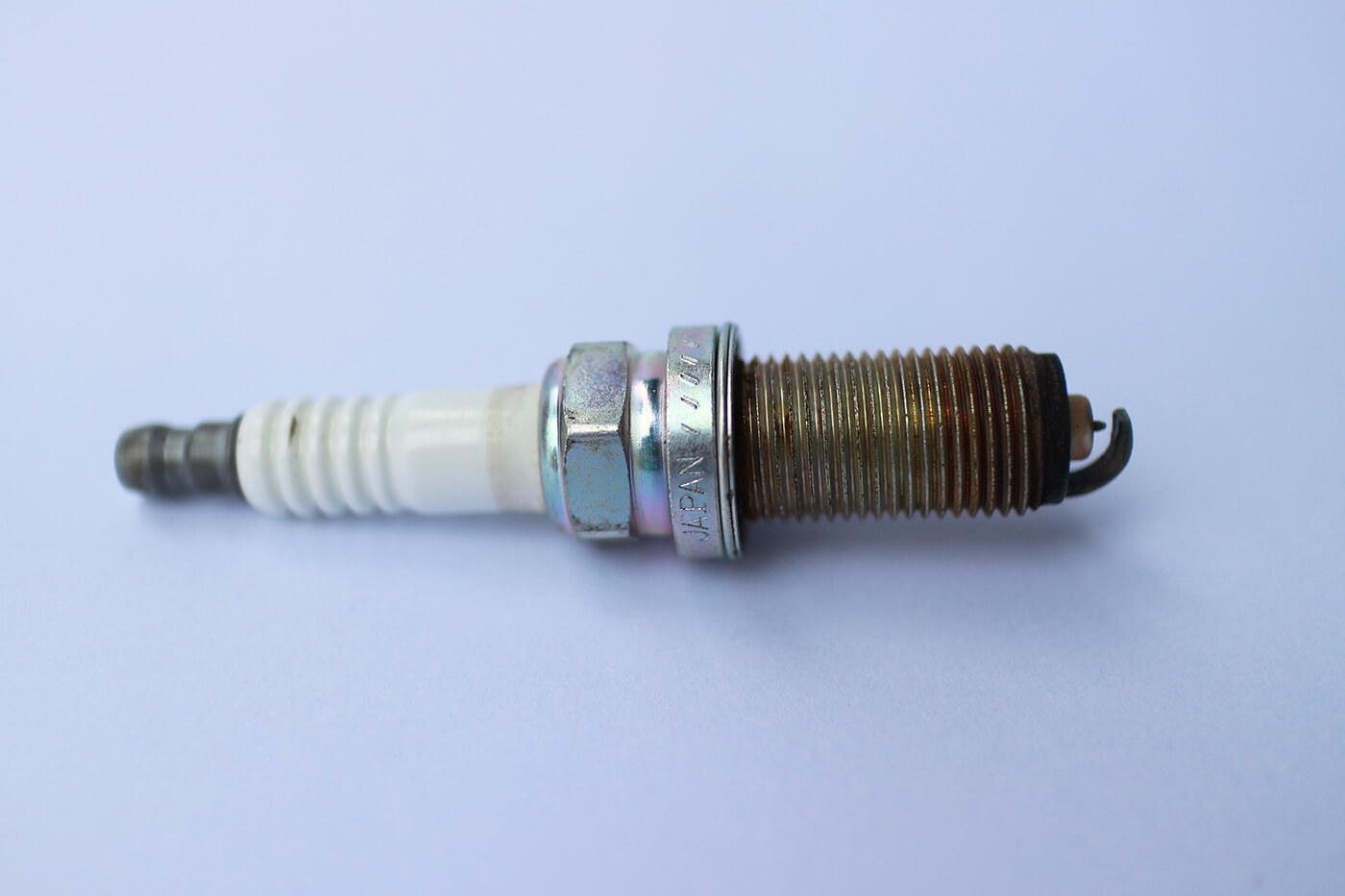

Ein kurzer Blick auf die Anatomie hilft beim Verstehen. Die Stellen, die du beim Kerzenbild zuerst anschaust, sind der Isolatorfuß - also das weiße Keramikkegelchen, das die Mittelelektrode umschließt - sowie die Mittel- und die Masseelektrode. Der Isolatorfuß ist deine wichtigste Anzeige, denn an ihm liest du Verbrennungstemperatur und Gemisch ab. Die Elektroden verraten dir Verschleiß und thermische Überlast. Und der Bereich rund um das Gewinde zeigt dir, ob Verbrennungsgase vorbeigeblasen sind. Drei kleine Zonen, drei eigene Botschaften - genau das macht die Zündkerze zu einem so dichten Informationsträger.
Das ideale Kerzenbild: rehbraun bis grau
Fangen wir mit dem Soll-Zustand an. Eine gesunde Kerze zeigt am Isolatorfuß einen hellen Farbton: rehbraun bis grau, NGK spricht von „light tan“ oder grau. Dieser Ton sagt dir gleich drei Dinge auf einmal: Die Verbrennungstemperatur stimmt, der Wärmewert passt zu deinem Motor und das Gemisch ist intakt. Mehr willst du gar nicht sehen.
Wichtig ist hier ein häufiges Missverständnis. Viele erwarten ein sattes, kräftiges Rehbraun wie aus alten Lehrbüchern. Mit modernem bleifreiem Sprit fällt das Normalbild aber oft eher grau bis graubraun aus. Ein blasser Grauton allein ist also kein Mangel - er ist heute schlicht die Realität. Lass dich davon nicht verunsichern und such nicht nach Defekten, wo keine sind. Genau dieses Erwartungsmuster ist die häufigste Stolperfalle, wenn Einsteiger ein Kerzenbild zum ersten Mal bewerten.
Sicherheitshinweis: Ziehe die Kerze niemals am heißen Motor. Zylinderkopf, Krümmer und Auspuff erreichen Temperaturen weit über 100 °C - du verbrennst dir die Finger, und im warmen Alukopf riskierst du außerdem ein beschädigtes Gewinde. Lass den Motor immer vollständig abkühlen.
Schwarz und trocken: zu fett, zu kalt oder zu viel Kurzstrecke
Jetzt wird es interessant. Ein schwarzes Kerzenbild mit trocken-rußigem, samtigem Belag ist ein Klassiker - und es hat mehr als eine mögliche Ursache. Genau hier machen viele den Denkfehler, sofort „zu fett“ zu rufen.
Schwarz und trocken kann bedeuten:
- Das Gemisch ist zu fett.
- Der Wärmewert ist zu kalt für deinen Einsatz.
- Du fährst überwiegend Kurzstrecke, und die Kerze erreicht ihre Freibrenntemperatur nicht.
Dazu kommen laut NGK weitere Möglichkeiten: ein Vakuum-Leck, zu geringe Kompression, eine zu spät stehende Zündung oder ein zu großer Elektrodenabstand. Schwarz heißt also keineswegs automatisch „fett“. Wer das Bild nur nach langem Standgas beurteilt, liegt fast immer daneben - denn dann verrußt selbst ein kerngesunder Motor.
Der Schlüssel zum Verständnis ist die Selbstreinigung. Die Kerze muss am Isolatorfuß rund 450 °C erreichen, damit der Ruß abbrennt; je nach Quelle werden 400 bis 500 °C genannt. Nach oben endet ihr Arbeitsbereich bei etwa 850 °C. Dazwischen liegt der schmale Korridor, in dem eine Kerze sich selbst sauber hält. Bleibt die Kerze darunter - etwa weil du nur kurze Wege fährst oder der Wärmewert zu kalt ist - dann brennt sich der Belag nie frei, und sie versottet langsam zu.
Schwarz und nass: wenn Öl mitverbrennt
Eine schwarze Kerze ist nicht gleich eine schwarze Kerze. Der entscheidende Unterschied: trocken oder nass. Eine glänzende, feuchte, ölig-schwarze Kerze ist ein ganz anderes Kaliber als trockener Ruß - und deutlich ernster.
Nass-ölig deutet auf Ölverbrauch hin. Die häufigsten Ursachen sind Verschleiß an den Kolbenringen, an Ventilschaftdichtungen oder Ventilführungen, eine defekte Zylinderkopfdichtung oder ein extrem fettes Gemisch. Während trockener Ruß oft eine Einstell- oder Betriebssache ist, zeigt die ölig-nasse Kerze in der Regel mechanischen Verschleiß. Verwechsle diese beiden Bilder nie miteinander. Wenn deine Kerze glänzt und sich feucht anfühlt, gehört der Motor genauer untersucht.
Ein hilfreicher Trick: Halte die Kerze gegen die Nase. Riecht der Belag nach verbranntem Öl statt nur nach Sprit, ist das ein deutliches Indiz für die ölige Variante. Bei einem Mehrzylinder lohnt sich außerdem der Vergleich aller Kerzen nebeneinander - so wird aus einem einzelnen Kerzenbild ein aussagekräftiger Gesamteindruck. Zeigt nur ein Zylinder ein abweichendes Bild, kannst du das Problem direkt eingrenzen - etwa auf eine undichte Ventilschaftdichtung an genau diesem Topf. Sind dagegen alle Kerzen gleichmäßig nass, deutet das eher auf eine systemische Ursache wie ein generell zu fettes Gemisch oder einen verschlissenen Satz Kolbenringe. Dieses Nebeneinanderlegen ist eine der unterschätztesten Methoden überhaupt, denn es macht aus einem vagen Verdacht eine konkrete Spur.
Schwarzer Ruß und nasses Öl sind übrigens nicht die einzigen Beläge, die du finden kannst. Eine pelzig-krustige Ablagerung in Rot, Gelb oder Braun kann von Additiven im Sprit oder im Öl stammen. Diese sogenannten Aschebeläge sind selten direkt gefährlich, können aber bei starker Anhäufung als Glühzünder wirken - sie heizen sich auf und entzünden das Gemisch unkontrolliert. Auch das ist ein Grund, eine stark belegte Kerze nicht endlos weiterzufahren, sondern im Wartungsintervall zu tauschen.
Weiß, glasig, blasig: der Motor läuft zu heiß
Das Gegenteil von schwarz ist nicht „gesund“, sondern oft „gefährlich“. Eine weiß-glasige, kreidige Kerze, blasige oder geschmolzene Beläge, ein glänzend-glasierter Isolator oder eine an- bis abgeschmolzene Mittelelektrode - all das sind Zeichen von Überhitzung. NGK beschreibt es so: Bei Überhitzung schmelzen die Beläge und ergeben ein glasiertes, glänzendes Aussehen.
Die Ursachen reichen von einem zu mageren Gemisch über einen zu heißen, also falschen Wärmewert bis hin zu einer zu früh stehenden Zündung oder - der gefürchtetste Fall - einer Glühzündung beziehungsweise Vorentflammung. Wird die Zündspitze dauerhaft zu heiß - NGK nennt dafür rund 800 °C, andere Quellen 850 bis 900 °C -, beginnt der Glühzündungsbereich: Das Gemisch entzündet sich unkontrolliert an einem glühenden Bauteil, nicht mehr am Funken.
Auch hier ein verbreiteter Mythos: „Weiße Kerze gleich immer zu mager.“ Stimmt so nicht. Eine helle, saubere Kerze kann genauso gut von einem zu heißen Wärmewert oder von langer Volllastfahrt kommen. Mager ist nur eine von mehreren möglichen Erklärungen. Ein weißes Kerzenbild ist deshalb immer ein Anlass, genauer hinzuschauen, statt vorschnell an der Düse zu drehen.
Sicherheitshinweis: Ein falscher, zu „heißer“ Wärmewert kann Glühzündung und Vorentflammung auslösen. Die Folge ist ein thermischer Schaden an Kolben und Motor - bis hin zum wirtschaftlichen Totalschaden. Wärmewert, Elektrodenabstand und Anzugsmoment wählst du ausschließlich nach Hersteller- und Handbuchvorgabe, niemals nach Bauchgefühl oder Internet-Tabelle.
Wärmewert verstehen - und die fiese Skalen-Falle
Der Wärmewert beschreibt, wie gut eine Kerze die Verbrennungswärme ableiten kann. Eine „kalte“ Kerze leitet viel Wärme ab und eignet sich für hochbelastete, hochverdichtete Leistungsmotoren. Eine „heiße“ Kerze leitet wenig ab, erreicht dafür sicher ihre Freibrenntemperatur und passt zu niedrig belasteten Motoren oder Kurzstreckenbetrieb.
Soweit die Theorie. Jetzt kommt die Stelle, an der sich die meisten vertun - und zwar gründlich. Die Kennzahl auf der Kerze läuft nicht bei allen Herstellern in dieselbe Richtung:
- Bei NGK und Denso bedeutet eine hohe Zahl eine kalte Kerze. Niedrige Zahl heißt heiß.
- Bei Bosch, Champion und BERU ist es genau umgekehrt: hohe Zahl gleich heiße Kerze, niedrige Zahl gleich kalt.
Das ist kein akademisches Detail, sondern eine echte Schadensfalle. Wer eine NGK-Logik auf eine Bosch-Kerze überträgt, greift schnell zum völlig falschen Wärmewert. Und genau das kann, wie oben beschrieben, in der Glühzündung enden. Merke dir: Die Zahlen verschiedener Marken sind nicht miteinander vergleichbar. Eine herstellerübergreifende Übersetzung der Kennzahlen gibt es schlicht nicht. Ein perfektes Kerzenbild nützt dir wenig, wenn die Kerze von vornherein den falschen Wärmewert für deinen Motor hat.
Wie kommt diese Eigenschaft überhaupt zustande? Physikalisch entscheidet vor allem die Länge des Isolatorfußes über den Wärmewert. Ein langer, schlanker Fuß bietet der Hitze einen längeren Weg, bis sie über das Metallgehäuse in den Zylinderkopf abfließt - die Kerze staut also Wärme und ist „heiß“. Ein kurzer, gedrungener Fuß leitet die Wärme schnell ab und bleibt „kalt“. Genau deshalb passt der Hersteller den Wärmewert auf die thermische Belastung deines Motors an: Ein hochdrehender Sportmotor mit viel Verdichtung braucht eine kalte Kerze, ein gemütlicher Tourer oder ein Roller im Stadtverkehr eher eine heißere.
Wann solltest du überhaupt über einen anderen Wärmewert nachdenken? Ehrlich gesagt: fast nie aus eigenem Antrieb. Solange dein Motor serienmäßig läuft, gehörst du an die Werksvorgabe. Erst wenn du dauerhaft den Charakter änderst - etwa durch eine andere Verdichtung, eine geänderte Bedüsung oder konsequenten Volllastbetrieb auf der Rennstrecke - wird ein abweichender Wärmewert zum Thema. Und selbst dann ist das eine Sache für die Abstimmung am Prüfstand, nicht für ein Bauchgefühl in der Garage.
Elektroden und Abstand: der schleichende Verschleiß
Selbst die beste Kerze hält nicht ewig. Mit jedem Funken brennt ein winziger Teil der Elektrode ab, und der Spalt zwischen Mittel- und Masseelektrode wächst. Als Größenordnung kursiert in der Kerzenliteratur ein Abbrand von rund 0,01 bis 0,02 mm je 1.000 Kilometer beim Viertakter. Das ist eine Hausnummer und kein Messwert für deinen Motor - aber sie erklärt, warum sich der Spalt über eine Laufleistung hinweg spürbar aufzieht.
Wird der Abstand zu groß, braucht der Funke eine höhere Zündspannung, um überzuspringen. Die Folgen merkst du im Alltag: Startprobleme bei kaltem Motor, unruhiger Leerlauf, Zündaussetzer unter Last. Typische Elektrodenabstände sind dabei stark modellabhängig. Ältere Maschinen und Zweitakter liegen oft bei 0,6 bis 0,8 mm, moderne Motorräder meist zwischen 0,7 und 1,1 mm. Größere Abstände sind die Ausnahme und stehen dann ausdrücklich in der Vorgabe. Einen Universalwert gibt es auch hier nicht - der richtige Abstand steht im Handbuch deiner Maschine.
Beim Einbau zählt außerdem das Anzugsmoment, und auch das ist gewinde- und sitzabhängig. Eine grobe Orientierung aus den Bosch-Tabellen: Ein M14-Gewinde mit Flachdichtung liegt etwa bei 20 bis 30 Nm im Alukopf und 25 bis 35 Nm im Guss, ein Kegelsitz ohne Dichtring eher bei 15 bis 25 Nm. Diese Zahlen sind ausdrücklich nur eine Hausnummer. Maßgeblich ist allein die Herstellervorgabe. Überdrehst du die Kerze, reißt das Gewinde oder die Dichtung wird gequetscht. Ziehst du sie zu lose an, drohen Wärmestau und Undichtigkeit. Kurz gesagt: Beachte immer die Freigaben und Angaben des Herstellers - im Handbuch deiner Maschine und auf dem Datenblatt der Kerze.
Ein Blick lohnt sich auch auf die Elektrodenform. Eine scharfkantige Mittelelektrode springt leichter über und liefert einen sauberen Funken. Sind die Kanten rund abgenutzt und die Elektrode wirkt wie verschmiert oder ausgehöhlt, ist die Kerze am Ende ihrer Lebensdauer - selbst wenn der gemessene Abstand noch im Rahmen liegt. Edelmetall-Kerzen mit Iridium- oder Platinspitze halten diesen scharfen Zustand deutlich länger, weil die feine, harte Spitze kaum abbrennt. Den Abstand solcher Kerzen solltest du übrigens nicht nachbiegen, weil du die empfindliche Spitze dabei leicht beschädigst. Bei einfachen Nickelkerzen ist vorsichtiges Korrigieren mit der passenden Lehre dagegen üblich.
Wenn du diese Punkte zusammennimmst, wird klar: Das Kerzenbild ist kein Einzelbild, sondern eine kleine Befundsammlung aus Farbe, Belag, Elektrodenzustand und Abstand. Erst im Zusammenspiel ergibt es eine belastbare Aussage über den Motor.
So liest du das Kerzenbild in der Praxis - und wo die Grenze liegt
Ein belastbares Kerzenbild bekommst du nicht zufällig, sondern mit Methode. Fahr deine Maschine vorher unter definierter, eher konstanter Last - nicht ewig im Standgas blubbern lassen. Dann lass den Motor abkühlen, dreh die Kerze heraus und beurteile Isolatorfuß und Elektroden im Tageslicht. Anschließend gleichst du deinen Befund mit der Herstellervorgabe ab: Stimmt der Wärmewert? Passt der Elektrodenabstand? Wer das Bild dagegen nach langem Leerlauf bewertet, sieht Ruß, wo gar kein Problem ist.
Eine kleine historische Randnotiz: Früher waren gelblich-braune Bleiablagerungen ein Thema, die den Isolationswiderstand beeinflussten und zu Zündaussetzern führen konnten. Mit dem heutigen bleifreien Sprit spielt diese „Bleifäule“ kaum noch eine Rolle. Wer alte Tabellen zum Kerzenbild liest, sollte solche Punkte also mit Vorsicht genießen - ein Teil des überlieferten Wissens passt einfach nicht mehr zum modernen Kraftstoff.
Und nun die ehrliche Einschränkung, die in vielen Ratgebern fehlt. Bei modernen Einspritzern mit Lambda-Regelung im Closed-Loop korrigiert die Motorsteuerung das Gemisch laufend. Das heißt: Als Gemisch-Diagnose ist das Kerzenbild bei diesen Maschinen deutlich weniger aussagekräftig, weil die ECU jede Abweichung sofort nachregelt. Verlässlicher sind hier die Live- und OBD-Daten - die Lambda-Spannung sowie der Kurz- und Langzeit-Trim. Glaub also nicht, du könntest an einer modernen Maschine das Gemisch allein an der Kerze ablesen. Für Öl-, Überhitzungs- und Mechanikbefunde bleibt die Kerze trotzdem wertvoll: Eine ölig-nasse oder eine angeschmolzene Kerze lügt nicht, egal wie clever die Elektronik regelt.
Sicherheitshinweis: Arbeite an der Zündanlage grundsätzlich nur am abgekühlten Motor. Beim Alu-Zylinderkopf gilt das doppelt: Aluminium dehnt sich stärker aus als Stahl, eine im heißen Kopf eingedrehte kalte Kerze kann beim Abkühlen festsitzen - mit dem Risiko eines Festfress- oder Gewindeschadens. Im Zweifel die Betriebsanleitung deiner Maschine zu Rate ziehen.
Das Kerzenbild ist kein Orakel, aber ein verblüffend ehrlicher Zeuge. Es zeigt dir Hitze, Öl und Verschleiß so direkt wie kaum ein anderes Bauteil - vorausgesetzt, du liest es im richtigen Moment und mit dem Wissen, dass jede Maschine ihre eigenen Sollwerte hat. Mach es dir zur Gewohnheit, beim nächsten Kerzenwechsel kurz innezuhalten und auf das Kerzenbild zu schauen, statt nur stumpf zu tauschen. Der Brennraum erzählt dir seine Geschichte. Du musst sie nur lesen können.
❓ Häufige Fragen zum Kerzenbild
Welches Kerzenbild ist normal?
Ein gesundes Kerzenbild ist am Isolatorfuß hell rehbraun bis grau. Mit modernem bleifreiem Sprit fällt es oft eher graubraun aus - ein blasser Grauton allein ist also kein Mangel, sondern Zeichen korrekter Verbrennungstemperatur, passendem Wärmewert und intaktem Gemisch.
Was bedeutet eine schwarze Zündkerze?
Trocken-schwarzer, samtiger Ruß deutet auf zu fettes Gemisch, einen zu kalten Wärmewert oder Kurzstreckenbetrieb hin - die Kerze erreicht ihre Freibrenntemperatur von rund 450 °C nicht. Eine glänzend nass-ölige Kerze ist dagegen ernster und zeigt meist Ölverbrauch durch mechanischen Verschleiß.
Was sagt eine weiße Zündkerze über den Motor?
Weiß-glasige, blasige oder angeschmolzene Kerzen deuten auf Überhitzung hin: zu mageres Gemisch, zu heißer Wärmewert, zu früh stehende Zündung oder Glühzündung. Weiß heißt aber nicht automatisch „zu mager“ - auch lange Volllast oder ein zu heißer Wärmewert können die Ursache sein.
Was bedeutet der Wärmewert einer Zündkerze?
Der Wärmewert beschreibt, wie gut eine Kerze Verbrennungswärme ableitet. Eine kalte Kerze leitet viel ab und passt zu hochbelasteten Motoren, eine heiße Kerze leitet wenig ab und erreicht sicher die Freibrenntemperatur. Achtung: Bei NGK und Denso bedeutet eine hohe Zahl kalt, bei Bosch, Champion und BERU heiß.
Wie groß muss der Elektrodenabstand sein?
Es gibt keinen Universalwert. Ältere Maschinen und Zweitakter liegen oft bei 0,6 bis 0,8 mm, moderne Motorräder meist bei 0,7 bis 1,1 mm. Der Spalt wächst durch Abbrand langsam mit, als grober Richtwert gelten 0,01 bis 0,02 mm je 1.000 km. Maßgeblich ist immer die Vorgabe im Handbuch deiner Maschine.
Kann ich das Kerzenbild bei modernen Einspritzern noch nutzen?
Für die Gemisch-Diagnose nur eingeschränkt: Bei Lambda-geregelten Einspritzern regelt die Motorsteuerung das Gemisch laufend nach, das Bild ist als Gemischanzeige wenig aussagekräftig. Verlässlicher sind OBD- und Live-Daten. Für Öl-, Überhitzungs- und Mechanikbefunde bleibt das Kerzenbild aber nützlich.
Wann darf ich die Zündkerze herausdrehen?
Nur am vollständig abgekühlten Motor. Zylinderkopf und Auspuff werden sehr heiß, es besteht Verbrennungsgefahr. Beim Alu-Zylinderkopf kann eine im heißen Zustand eingedrehte Kerze beim Abkühlen festsitzen und das Gewinde beschädigen. Anzugsmoment immer nach Handbuch.
