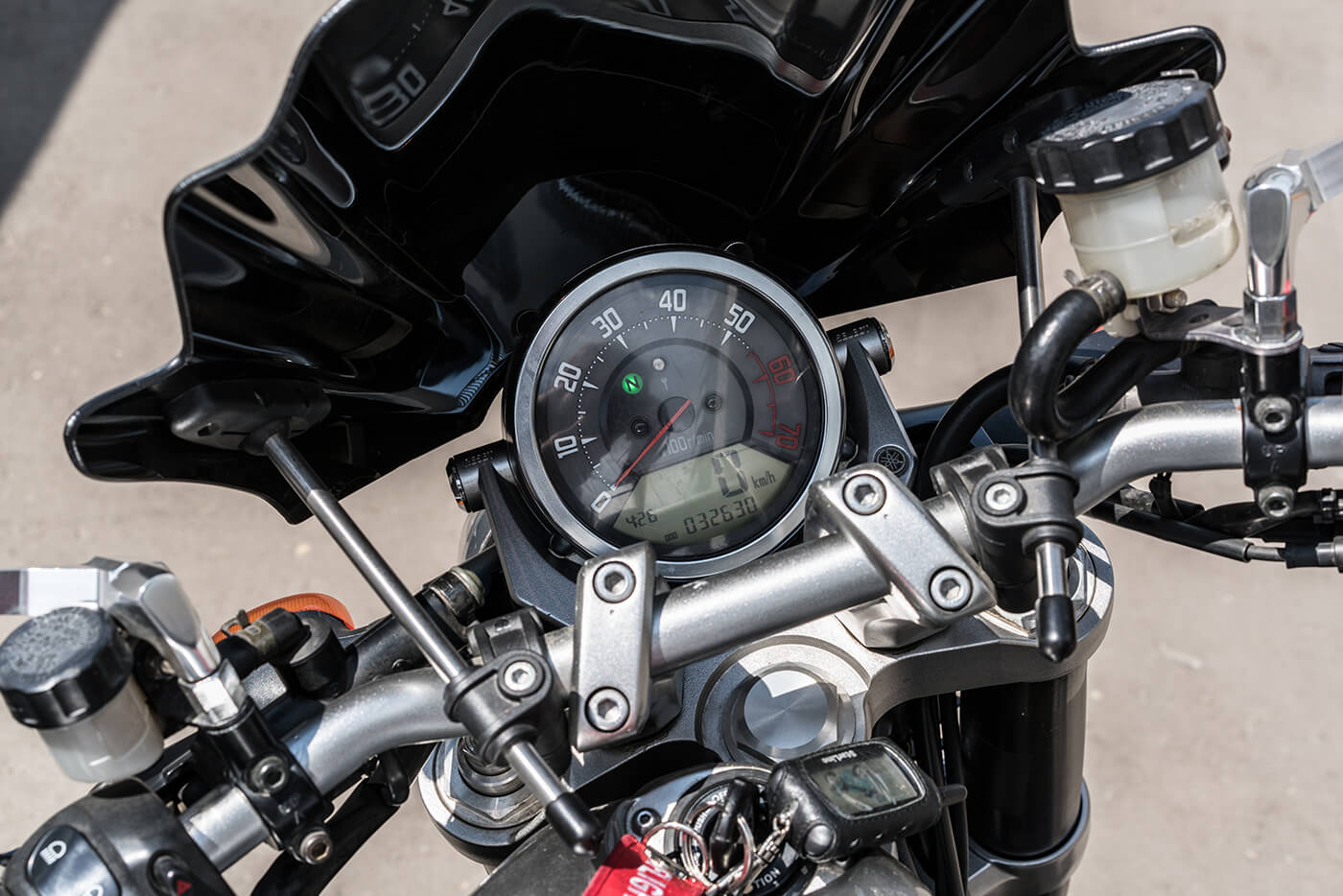

Ein Strich statt einer Zahl: Was die Ganganzeige damit meint
Ein Strich statt einer Zahl: Was die Ganganzeige damit meint
Vierter, Fünfter - und statt der Fünf steht ein Strich im Display. Der Motor dreht kurz hoch, die Maschine rollt, als hätte jemand den Antrieb abgehängt. Gas zu, Kupplung, dein Fuß tippt noch einmal nach oben, es klackt, die Fünf ist da. Was dir die Ganganzeige in diesem Moment sagen wollte, hängt allerdings an der Maschine. Derselbe Strich heißt bei der einen Leerlauf, bei der anderen „nicht richtig geschaltet“ und bei einer dritten, wenn er während der Fahrt blinkt, dass am Getriebe womöglich etwas nicht stimmt.
Welche Sprache spricht deine Ganganzeige?
Beim Strich gehen die Hersteller erstaunlich verschiedene Wege. Wer ein paar Bedienungsanleitungen nebeneinanderlegt, findet für dasselbe Zeichen drei verschiedene Bedeutungen:
- Leerlauf. So steht es bei Yamaha für die MT-07 von 2014 und für die Tracer 700: Die Leerlaufstellung wird durch den Strich angezeigt, dazu leuchtet die grüne Kontrollleuchte.
- Nicht richtig geschaltet. Für die Honda CB650R von 2021 und die NC750X mit Schaltgetriebe steht in der Anleitung, dass der Strich erscheint, wenn das Getriebe nicht korrekt geschaltet ist.
- Störung, wenn er blinkt. Blinkt der Strich bei der NC750X mit Doppelkupplungsgetriebe während der Fahrt, kann laut Honda ein ernstes Problem mit dem Getriebesystem vorliegen. Dann gehört die Maschine an einen sicheren Ort und zum Händler.
Dazu kommen Maschinen, die den Leerlauf als N ins Display schreiben, etwa die MT-09 von 2024 und die BMW R 1250 GS. Und die NC750X mit Schaltgetriebe schreibt im Leerlauf laut ihrer Anleitung von 2021 gar kein N in die Ganganzeige. Das N siehst du dort nur als grüne Kontrollleuchte am linken Rand des Cockpits. Für den Leerlauf allein gibt es also mindestens drei Schreibweisen: Strich, N und nichts.
Welche davon deine Maschine benutzt, siehst du im Stand. Im Leerlauf und bei eingeschalteter Zündung, aber ohne laufenden Motor, genügt ein Blick auf die Ganganzeige. Steht dort ein N, hat ein Strich bei ihr eine andere Aufgabe. Welche, verrät ihre Anleitung beim Stichwort Ganganzeige. Steht auf der Anzeige ein Strich, teilt er sich die Bedeutung Leerlauf mit der grünen Lampe, und steht dort gar nichts, bleibt dir ohnehin nur die Lampe.
Dieselbe Frage lohnt sich an jedem fremden Cockpit, ob Mietmaschine im Urlaub oder Probefahrt beim Händler.
Woher die Ganganzeige ihre Zahl hat
Die Ziffer im Display kommt aus dem Getriebe. Dort sitzt die Schaltwalze, eine Trommel mit eingefrästen Bahnen, die bei jedem Schaltvorgang ein Stück weiterdreht und über die Schaltgabeln den nächsten Gang einrückt. Jeder Gang entspricht einer festen Stellung dieser Walze, und in jeder hält eine gefederte Raste sie fest.
Ein Geber an der Walze meldet der Elektronik, in welcher Stellung sie steht. Asahi Denso, ein japanischer Zulieferer solcher Bauteile, beschreibt die Entwicklung seiner eigenen Geber in drei Schritten. Zuerst baute die Firma nur Leerlaufschalter, die eine einzige Stellung erkennen. Dann kamen Geber mit Schleifkontakten für alle Gänge. Und weil Schleifkontakte mit der Zeit verschleißen, folgten berührungslose Geber mit einem Hall-Sensor, der die Stellung über ein Magnetfeld erfasst.
Für die Anzeige heißt das: Der Geber kennt nur Stellungen. Steht die Walze genau auf einem Gang, liefert er eine Zahl. Auch der Leerlauf ist eine eigene Stellung, meist zwischen erstem und zweitem Gang, und wird als solche gemeldet. Steht die Walze zwischen zwei Stellungen, hat der Geber nichts zu melden. Honda zeigt in diesem Fall den Strich. Yamaha und BMW beschreiben den Fall in ihren Anleitungen nicht.
Die grüne Leuchte ist die eindeutigere Anzeige
Die grüne Leerlaufleuchte gab es lange vor der Ganganzeige, und Yamaha wie Honda verweisen in ihren Anleitungen auf sie. Zum Anhalten schreibt Yamaha, der Kupplungshebel könne freigegeben werden, sobald die Leerlauf-Kontrollleuchte aufleuchtet. Beim Starten nennt die Anleitung der CB650R dasselbe Zeichen: Leerlauf einlegen, die N-Leuchte geht an.
Der Strich im Display ist hingegen das schwächere Zeichen, weil er je nach Maschine etwas anderes bedeutet. Wer von einer Tracer 700 auf eine CB650R umsteigt, hat für dasselbe Zeichen plötzlich eine andere Bedeutung vor sich.
Umso wichtiger ist, dass die Leuchte selbst funktioniert. Geht sie im Leerlauf nicht an, ist das kein Schönheitsfehler. Die Anleitung der CB650R sagt zu den Kontrollleuchten schlicht: Leuchtet eine nicht auf, wenn sie sollte, soll der Händler nachsehen.
Sicherheitshinweis: Lass die Kupplung an der Ampel erst kommen, wenn die grüne Leerlaufleuchte brennt, und nicht schon, weil im Display ein Strich steht. Das gilt auch dann, wenn deine Maschine den Leerlauf selbst mit einem Strich anzeigt. Lass die Kupplung außerdem langsam kommen und halte dabei die Vorderradbremse: Drückt die Maschine gegen die Bremse, zieh die Kupplung sofort wieder.
Steckt in Wahrheit noch ein Gang, macht das Motorrad beim schnellen Loslassen einen Satz nach vorn, oder der Motor stirbt mit einem Ruck ab. Im ungünstigsten Fall rollst du dabei in die Kreuzung oder verlierst im Stand das Gleichgewicht. Die Leuchte ist das Signal, das die Hersteller dafür vorsehen, aber auch sie bekommt ihre Meldung von einem Bauteil, das ausfallen kann.
Die Leerlaufmeldung hat mehr Abnehmer als das Cockpit
Ob ein Gang eingelegt ist, will nicht nur dein Auge wissen. Honda beschreibt beim Starten der CB650R zwei Wege: entweder Leerlauf, erkennbar an der N-Leuchte, oder gezogene Kupplung, dann darf auch ein Gang eingelegt sein, solange der Seitenständer oben ist. Klappst du dagegen bei laufendem Motor und eingelegtem Gang den Seitenständer aus, geht der Motor aus. So steht die Prüfung dieser Sperre in der Anleitung.
Die Anlasssperre und der Seitenständerschalter stellen also dieselbe Frage wie dein Blick ins Cockpit: Gang drin oder nicht? Bei der BMW R 1250 GS hängt sogar der Schaltassistent Pro an der Meldung aus dem Getriebe, sofern er verbaut ist. Solange der Getriebesensor nicht angelernt ist, arbeitet er laut Anleitung nicht.
Deshalb kann ein Fehler in dieser Meldung mehr stören als nur die Zahl im Display. Dreht der Anlasser im Leerlauf gar nicht, obwohl Batterie und Notausschalter in Ordnung sind, gehört auch die Leerlaufmeldung auf die Liste der Verdächtigen.
Wenn die Zahl dauerhaft nicht stimmt
Zeigt die Anzeige im vierten Gang eine Drei, springt sie zwischen zwei Werten oder fällt ganz aus, liegt der Verdacht schnell beim Getriebe. Dagegen hilft eine einfache Überlegung. Lassen sich alle Gänge sauber schalten und zieht die Maschine in jedem Gang, wie sie soll, dann arbeitet das Getriebe. Falsch ist dann die Meldung, nicht der Gang.
Der Fehler sitzt in diesem Fall auf dem Weg der Meldung: im Geber, in seinem Stecker, im Kabel oder in der Anlernung. Dass Schleifkontakte verschleißen, schreibt der Zulieferer selbst.
Manche Maschinen müssen die Stellungen ihres Gebers sogar erst lernen. BMW beschreibt für die R 1250 GS mit Schaltassistent Pro eine blinkende Ganganzeige, solange der Getriebesensor nicht vollständig angelernt ist. Die Abhilfe steht gleich dabei: im Leerlauf den Motor mindestens zehn Sekunden im Stand laufen lassen, danach jeden Gang mit Kupplung einlegen und jeweils mindestens zehn Sekunden darin fahren. Klappt das nicht, ist die Werkstatt dran.
Auch Blinken ist nicht immer ein Fehler. Bei der NC750X mit Doppelkupplungsgetriebe darf die Anzeige blinken, wenn das Vorderrad den Boden verlässt oder du das Rad auf dem Ständer drehst. Honda nennt das normal: Zündung aus und wieder an, dann arbeitet das System wieder. Der blinkende Strich während der Fahrt ist dagegen ein Fall für den Händler.
Geber und Getriebe zu zerlegen ist Werkstattarbeit. Beachte immer die Freigaben und Angaben in deinem Fahrzeughandbuch.
Nachrüstanzeigen rechnen nur
Nicht jede Ganganzeige schaut in das Getriebe. Manche Nachrüstanzeigen haben gar keinen eigenen Geber. Sie rechnen den Gang aus zwei Signalen, die ohnehin da sind: Motordrehzahl und Geschwindigkeit. Jeder Gang hat ein festes Verhältnis zwischen beiden, und das lernt die Anzeige einmal auf einer Probefahrt.
Die Anleitung eines solchen Geräts beschreibt das Anlernen ganz handfest. Du suchst eine lange, möglichst gerade Straße, fährst im ersten Gang los und wartest auf das Zeichen der Anzeige. Dann legst du den nächsten Gang ein, und so weiter bis zum letzten. Danach kennt sie jedes Verhältnis.
Das hat zwei Folgen. Wechselst du Ritzel oder Kettenrad, stimmen die gelernten Verhältnisse nicht mehr, und die Anleitung nennt für diesen Fall einen Reset und ein neues Anlernen. Und wenn die Kupplung gezogen ist oder schleift oder du im Leerlauf rollst, sagt das Verhältnis nichts mehr über den Gang. Was die Ganganzeige dann zeigt, hängt vom Gerät ab. Verlassen kannst du dich in diesem Moment nicht darauf.
Zwischen zwei Gängen gibt es keine Zahl
Beim halben Schaltvorgang vom Vierten in den Fünften hat der Fuß den Hebel nicht weit genug bewegt, und die Walze steht zwischen zwei Rasten. Die Klauen des neuen Gangs, kleine Mitnehmer an den Zahnrädern, greifen deshalb nicht ineinander. In diesem Moment ist mechanisch kein Gang eingelegt. Der Motor dreht frei, das Hinterrad rollt ohne Antrieb.
Unter Fahrern heißt das „falscher Leerlauf“. Ein zweiter, entschlossener Tritt bringt den Gang in der Regel hinein. Yamaha rät für die MT-09 sinngemäß, den Schalthebel kräftig zu betätigen, bis du spürst, dass der Gangwechsel abgeschlossen ist. Mit dicken Herbst- oder Winterstiefeln spürst du den Hebel schlechter, und der Tritt fällt leichter zu kurz aus.
Wichtig ist beim zweiten Versuch die Reihenfolge. Tritt nicht bei aufgedrehtem Gas nach, sondern nimm Gas weg, zieh die Kupplung und leg den Gang dann sauber ein. Rastet ein Gang bei hochdrehendem Motor ohne Kupplung ein, bekommt das Hinterrad einen Schlag, und auf nasser Fahrbahn willst du das nicht erleben. Für die MT-09 verlangt Yamaha ohnehin, beim Gangwechsel immer die Kupplung zu ziehen, außer wenn der Quickshifter schaltet.
Unangenehmer als beim Hochschalten ist der falsche Leerlauf beim Herunterschalten vor einer Kurve. Dann fehlt plötzlich die Motorbremse, und die Maschine rollt schneller auf die Kurve zu als geplant. In diesem Moment hilft die Bremse mehr als der Fuß: erst aufrecht verzögern, dann in Ruhe den Gang suchen.
Der Strich in so einem Moment sagt also vor allem etwas über den Tritt, nicht über das Getriebe. Er verschwindet, sobald der Gang drin ist. Bleibt ein Strich stehen, obwohl der Gang spürbar greift, liegt es an der Meldung und nicht am Fuß. Nur wenn dir der falsche Leerlauf trotz entschlossener Tritte immer wieder passiert oder ein Gang unter Last von selbst herausspringt, gehören Schaltung und Getriebe in die Werkstatt.
Und wenn beim nächsten Hochschalten zwischen vier und fünf ein Strich aufblitzt: Warst du das, oder will dir die Maschine etwas sagen?
❓ Häufige Fragen zur Ganganzeige am Motorrad
Was bedeutet der Strich in der Ganganzeige?
Das hängt an der Maschine. Bei der Yamaha MT-07 und der Tracer 700 steht der Strich laut Anleitung für den Leerlauf. Bei der Honda CB650R von 2021 und der NC750X mit Schaltgetriebe heißt er, dass das Getriebe nicht richtig geschaltet ist. Blinkt er beim Honda-Doppelkupplungsgetriebe während der Fahrt, kann laut Honda ein ernstes Problem vorliegen. Die genaue Bedeutung steht in deiner Anleitung beim Stichwort Ganganzeige.
Woher weiß die Ganganzeige, welcher Gang eingelegt ist?
Ein Geber an der Schaltwalze meldet, in welcher Stellung die Walze steht, und jede Stellung entspricht einem Gang oder dem Leerlauf. Ältere Geber arbeiten mit Schleifkontakten, neuere berührungslos mit einem Hall-Sensor, der ein Magnetfeld misst. Manche Nachrüstanzeigen haben keinen Geber und rechnen den Gang aus Drehzahl und Geschwindigkeit.
Warum zeigt meine Ganganzeige beim Schalten kurz einen Strich?
Bei Maschinen, deren Strich „nicht richtig geschaltet“ bedeutet, etwa der CB650R, war der Schaltvorgang nicht ganz abgeschlossen: Die Schaltwalze hat ihre nächste Stellung nicht erreicht, und kein Gang greift. Das nennt sich „falscher Leerlauf“. Nimm dann Gas weg, zieh die Kupplung und leg den Gang mit einem entschlossenen Tritt ein. Vor einer Kurve verzögerst du zuerst aufrecht mit der Bremse und suchst den Gang danach in Ruhe. Zeigt deine Maschine den Leerlauf als Strich, kann es auch der echte Leerlauf sein, etwa wenn du beim Runterschalten in den Ersten nicht weit genug getreten hast.
Ist eine falsche Zahl in der Ganganzeige ein Getriebeschaden?
Nicht zwingend. Lassen sich alle Gänge sauber schalten und zieht die Maschine in jedem Gang normal, arbeitet das Getriebe, und der Fehler sitzt in Geber, Stecker, Kabel oder Anlernung. Bei manchen Maschinen muss der Getriebesensor erst angelernt werden, BMW nennt dafür eine blinkende Anzeige und beschreibt den Ablauf in der Anleitung.
Soll ich mich an der Ampel nach der Ganganzeige oder nach der grünen Leuchte richten?
Nach der grünen Leerlaufleuchte. Yamaha knüpft das Loslassen der Kupplung ausdrücklich an diese Leuchte, und der Strich im Display bedeutet je nach Maschine etwas anderes. Lass die Kupplung trotzdem langsam kommen und halte die Vorderradbremse. Steckt doch noch ein Gang, drückt die Maschine dann nur gegen die Bremse, statt einen Satz zu machen.
